유려한 곡면과 곡선 패널로 건축물의 정체성을 극대화하는 비정형 파사드. 그 중심에서 가장 주목받는 기술적 재료가 바로 GFRC(Glass Fiber Reinforced Concrete, 유리섬유 보강 콘크리트)입니다.
높은 인장 및 휨 강도를 가지면서도 자유로운 성형성을 자랑하여, 일반 금속 패널로는 가공 및 표현이 극도로 까다로운 3차원 복합 곡면(더블커브, Double-Curved Surface)을 구현하는 데 최적의 외장재로 평가받고 있습니다.
그러나 준공 후 단 2~3년 만에 지붕 패널의 도장이 얼룩지며 변색되거나, 천장면 도막이 흉물스럽게 들뜨고 부풀어 올라 박리된다면 어떨까요?
오늘은 국내외 랜드마크 비정형 건축 프로젝트의 GFRC 실제 하자 사례를 객관적으로 정밀 분석하고, GFRC 품질을 결정짓는 공장 제조 관리(증기 양생, 함수율 통제, 배합비), 클로즈 조인트(실런트)vs 레인스크린 오픈 조인트 비교하고, 레인 스크린에 파사드 모듈러 적용을 적용하여 공기 단축하는 방안, 그리고 비정형 파사드 구현을 위한 DfMA 프로세스의 필연성까지 기술적 인사이트를 공유하고자 합니다.
1. Challenge: 비정형 GFRC 하자 사례 분석

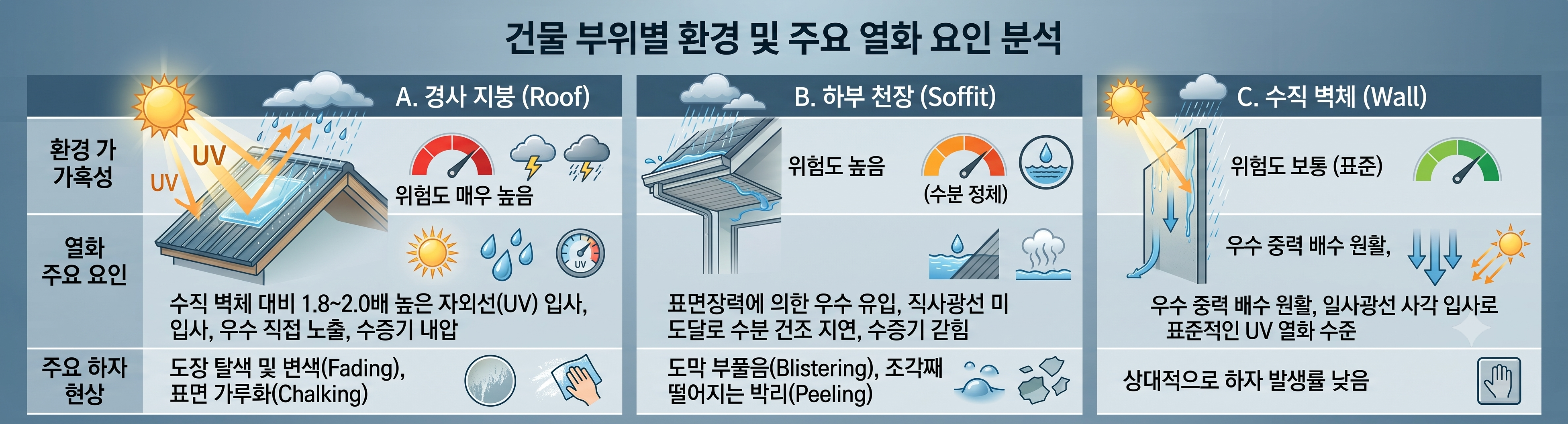

비정형 파사드는 가혹한 외기 환경에 직면합니다. 특히 수직 벽체에 비해 경사지붕과 하부 천장(Soffit) 부위는 수분 및 자외선 노출 강도가 상이하여 하자 발생 위험이 매우 높습니다.
1.1 사례 연구 1: 카타르 국립박물관(NMoQ) GFRC 천장(Soffit) 도막 박리

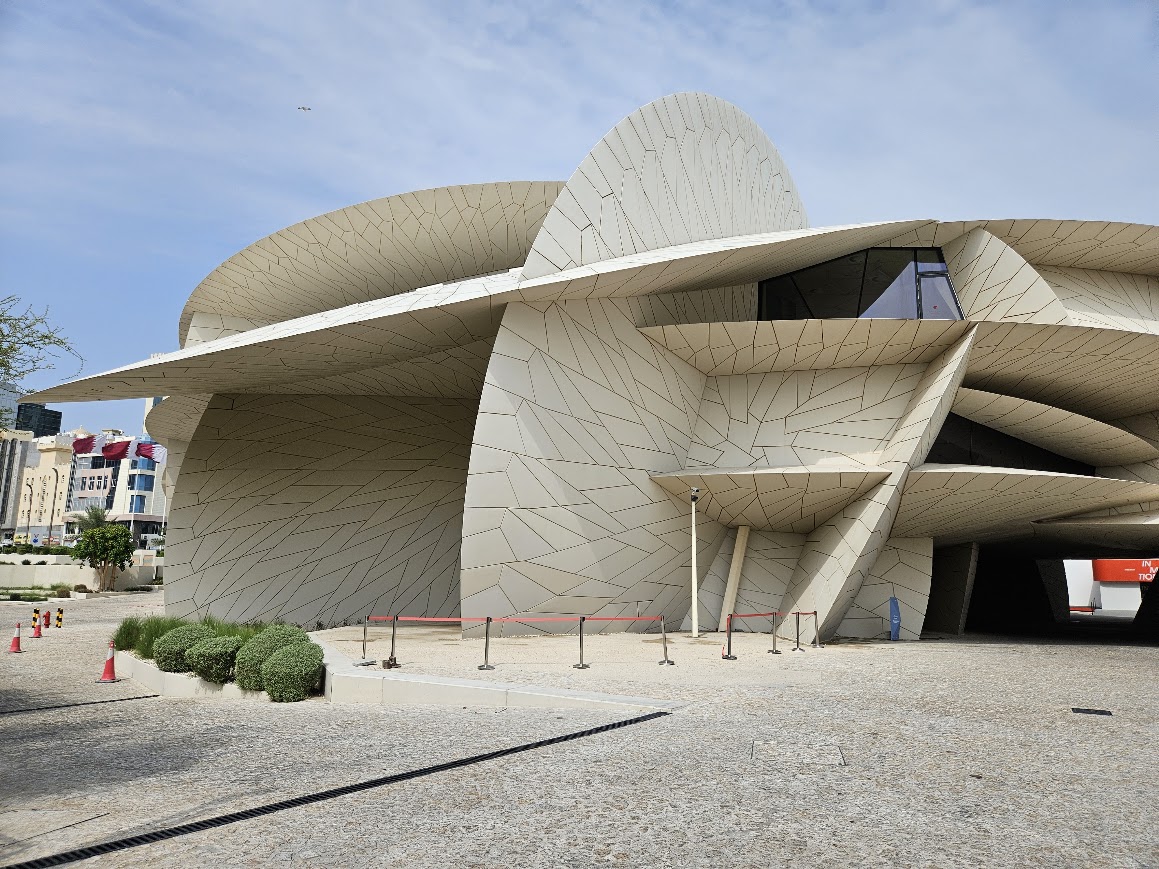

사막 장미(Desert Rose) 형상을 상징화한 카타르 국립박물관 프로젝트에서는 준공 후 경사 지붕과 하부 천장 패널 연결부 라인을 따라 도막이 부풀어 오르고 떨어져 나가는 심각한 박리 현상이 발생되고 있습니다.
🔍 카타르 국립박물관 하자 복합 메커니즘
- 물끊기(Drip Edge/Groove) 미비: 상부 경사 지붕에서 흘러내린 빗물과 결로수가 단부 물끊기 홈 부재로 인해 표면장력에 의해 하부 천장면으로 타고 들어감.
- 수증기 내압(Vapor Pressure) 생성: 하부 천장면은 직사광선이 닿지 않아 수분이 오랫동안 정체되며, 태양열로 패널이 가열될 때 내부 수분이 기화하면서 도막 후면에 강력한 팽창 압력 형성.
- 잔류 알칼리 용출: 정체된 수분이 GFRC 내부의 수산화칼슘을 용출시켜 강알칼리 수용액을 형성, 도막 접착면을 화학적으로 파괴(백화 현상 동반).
1.2 사례 연구 2: 서울로봇인공지능과학관(RAIM) 지붕 구간 도장 변색

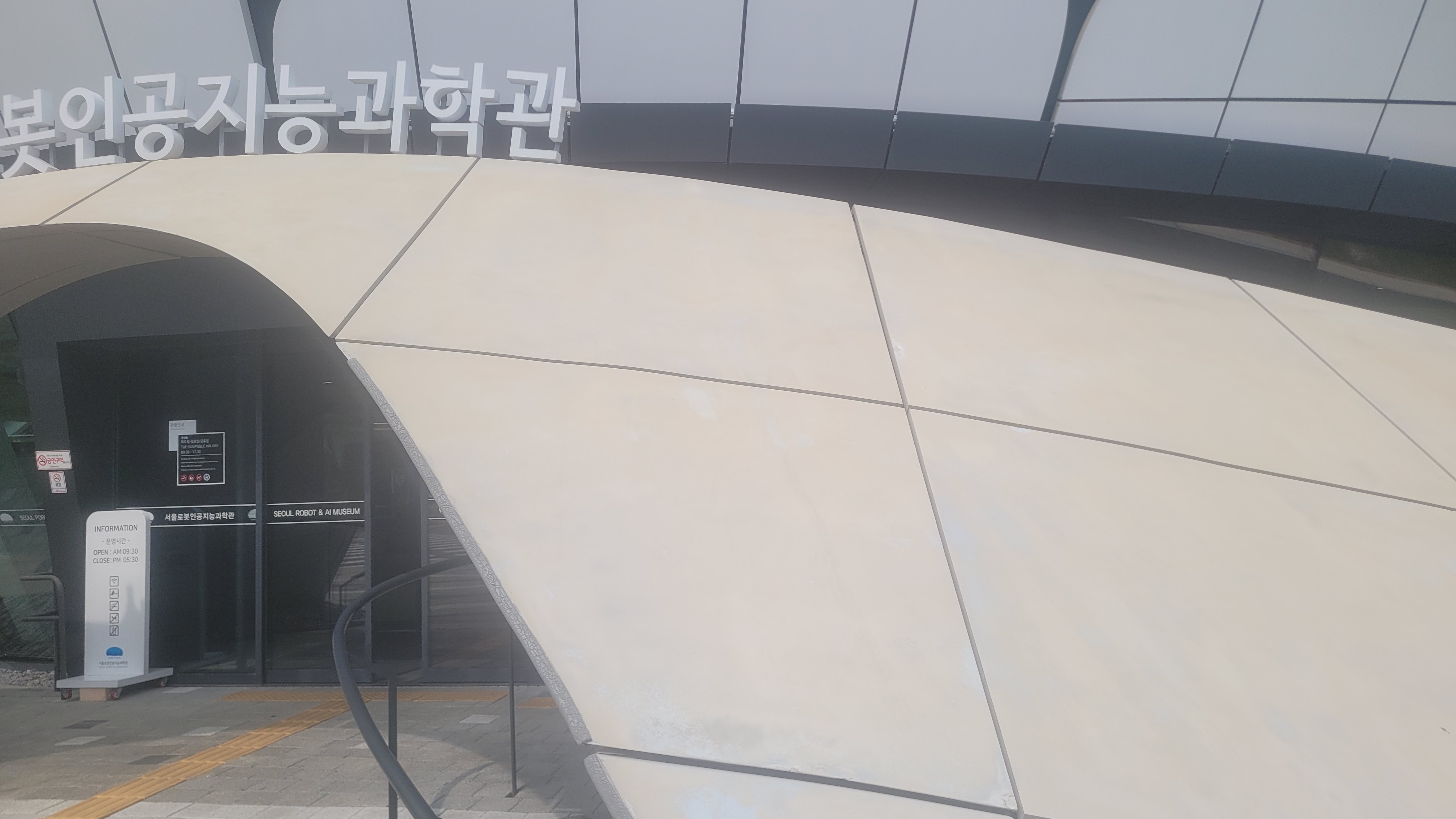

구형(Spherical) 유선형 디자인이 적용된 서울로봇인공지능과학관 사례에서는 준공한지 몇 년이 되지 않았지만 지붕 구간의 도장색이 얼룩지며 변색(Discoloration) 및 표면 가루화(Chalking)가 관찰되었습니다.
이는 수직 벽체 대비 최대 2배에 달하는 자외선 에너지가 경사지붕에 집중되면서 도료의 유기 결합재 분자를 파괴했기 때문으로 판단됩니다.
2. Solution: GFRC 제조 품질 제어 및 파사드 디테일 솔루션
이러한 하자를 근본적으로 예방하기 위해서는 현장 시공 이전 공장 생산 단계에서의 엄격한 재료 시방 관리와 수분 배출을 유도하는 파사드 디테일이 반드시 동반되어야 합니다.

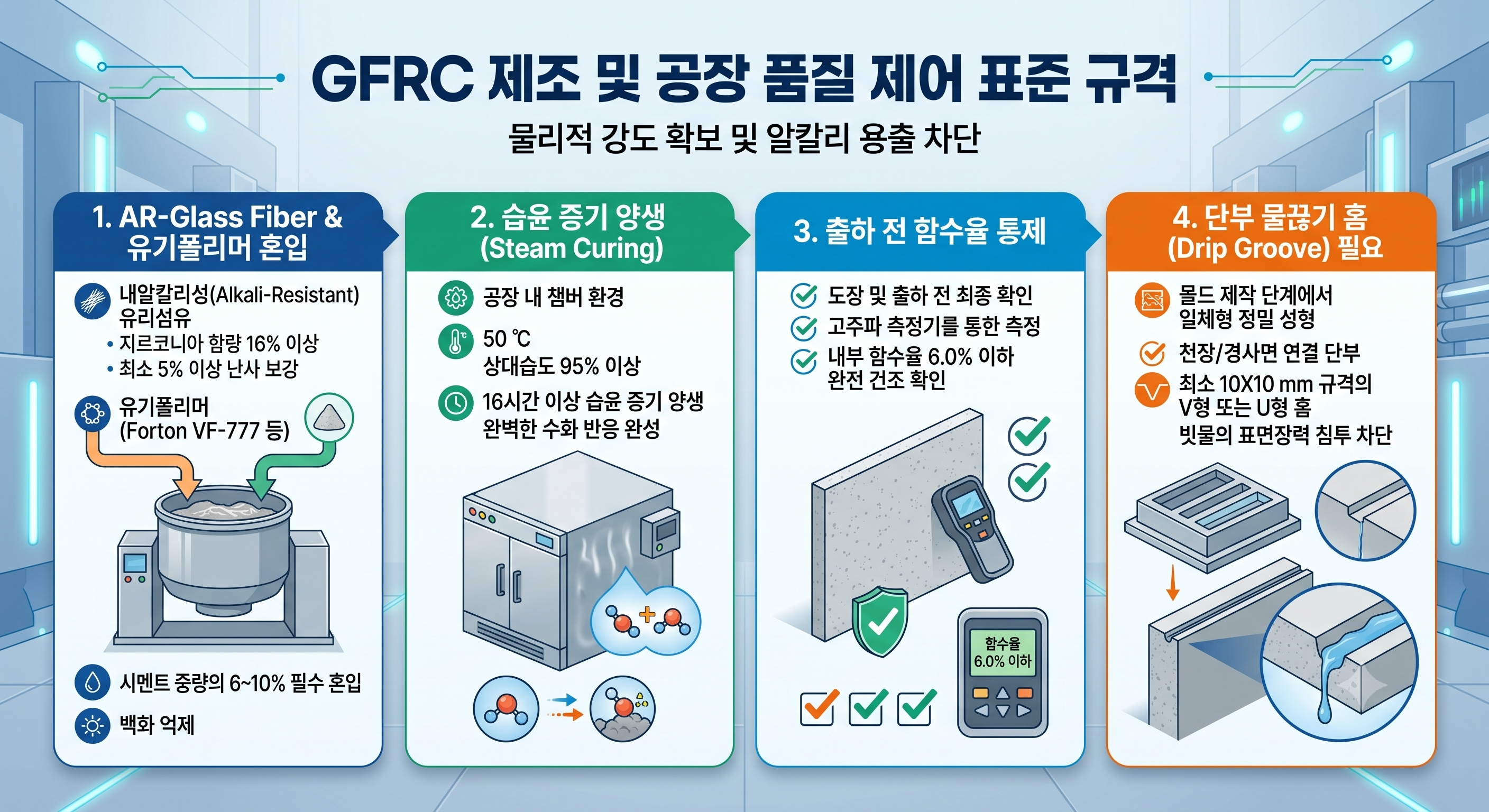

2.1 GFRC 제조 및 공장 품질 제어 표준 규격
GFRC의 물리적 강도 확보와 알칼리 용출 차단을 위해 공장 생산 시 다음 규격을 철저히 이행해야 합니다.
- AR-Glass Fiber & 유기폴리머 혼입: 지르코니아 함량 16% 이상의 내알칼리성(Alkali-Resistant) 유리섬유를 최소 5% 이상 난사 보강하고, 수화 과정에서의 백화 억제를 위해 아크릴 공중합체(Forton VF-777 등) 폴리머를 시멘트 중량의 6~10% 필수 혼입합니다.
- 습윤 증기 양생(Steam Curing): 공장 내 50 ℃ , 상대습도 95% 이상 챔버 환경에서 16시간 이상 습윤 증기 양생을 이행하여 시멘트의 완벽한 수화 반응을 완성합니다.
- 출하 전 함수율 통제: 도장 작업 및 출하 전, 고주파 측정기를 통해 내부 함수율을 6.0% 이하로 완전 건조시켰음을 최종 확인합니다.
- 단부 물끊기 홈(Drip Groove) 필요: 몰드 제작 단계에서 천장/경사면 연결 단부에 최소 10X 10 mm 규격의 V형 또는 U형 물끊기 홈을 일체형으로 정밀 성형하여 빗물의 표면장력 침투를 원천 차단합니다.

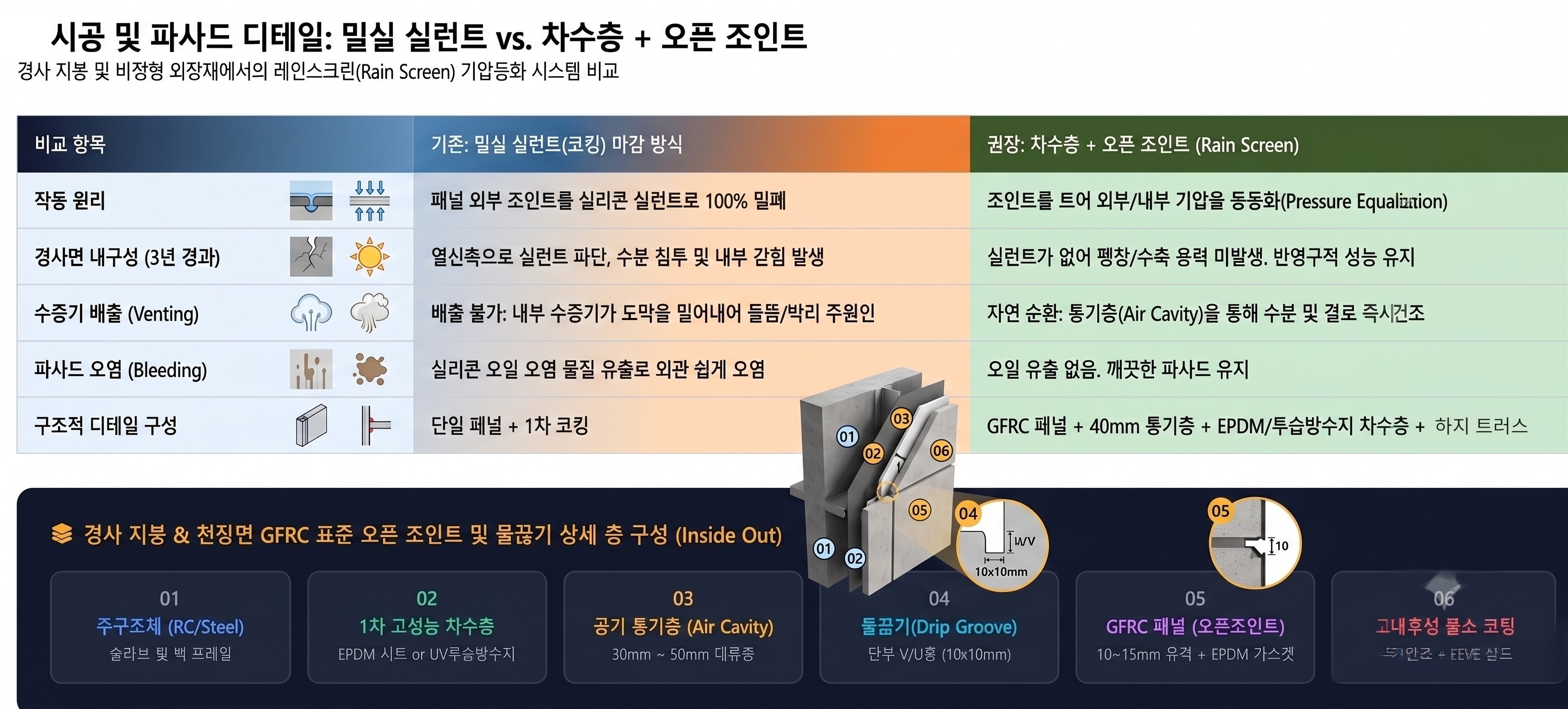

2.2 시공 및 파사드 디테일: 밀실 실런트 vs. 레인스크린 + 오픈 조인트
경사 지붕 및 비정형 외장재에서는 기존 실런트 코킹의 열신축 파단을 방지하고 수증기 배출을 원활하게 하기 위한 레인스크린(Rain Screen) 기압동등화 오픈 조인트 적용이 필수적입니다.
🔍 레인스크린 + 오픈조인트의 이점
주구조체(RC/Steel) 표면에 EPDM 방수시트로 1차 차수층을 먼저 연속적으로 완벽하게 시공하면, 외부 GFRC 패널 설치가 완료되기 이전이라도 건물 전체의 기본 수밀성(Water-tightness)이 확보됩니다.
● 차수벽을 통해 유리(창호) 공사를 조기에 마감할 수 있으며, 이로써 GFRC 외장 패널 작업의 진행 상황과 독립적으로 내부 인테리어, 마감 및 MEP 설비 공사에 조기 착수할 수 있어 전체 현장 공기를 단축할 수 있습니다.
● 차수패널 & 하지트러스를 현장 시공하는 대신 파사드 모듈러 공법을 적용하여 공장에서 제작하게 되면 GFRC는 별도의 현장 실측없이 LOD 400 DATA에 의해 제작 가능하므로 공기 단축이 가능합니다.

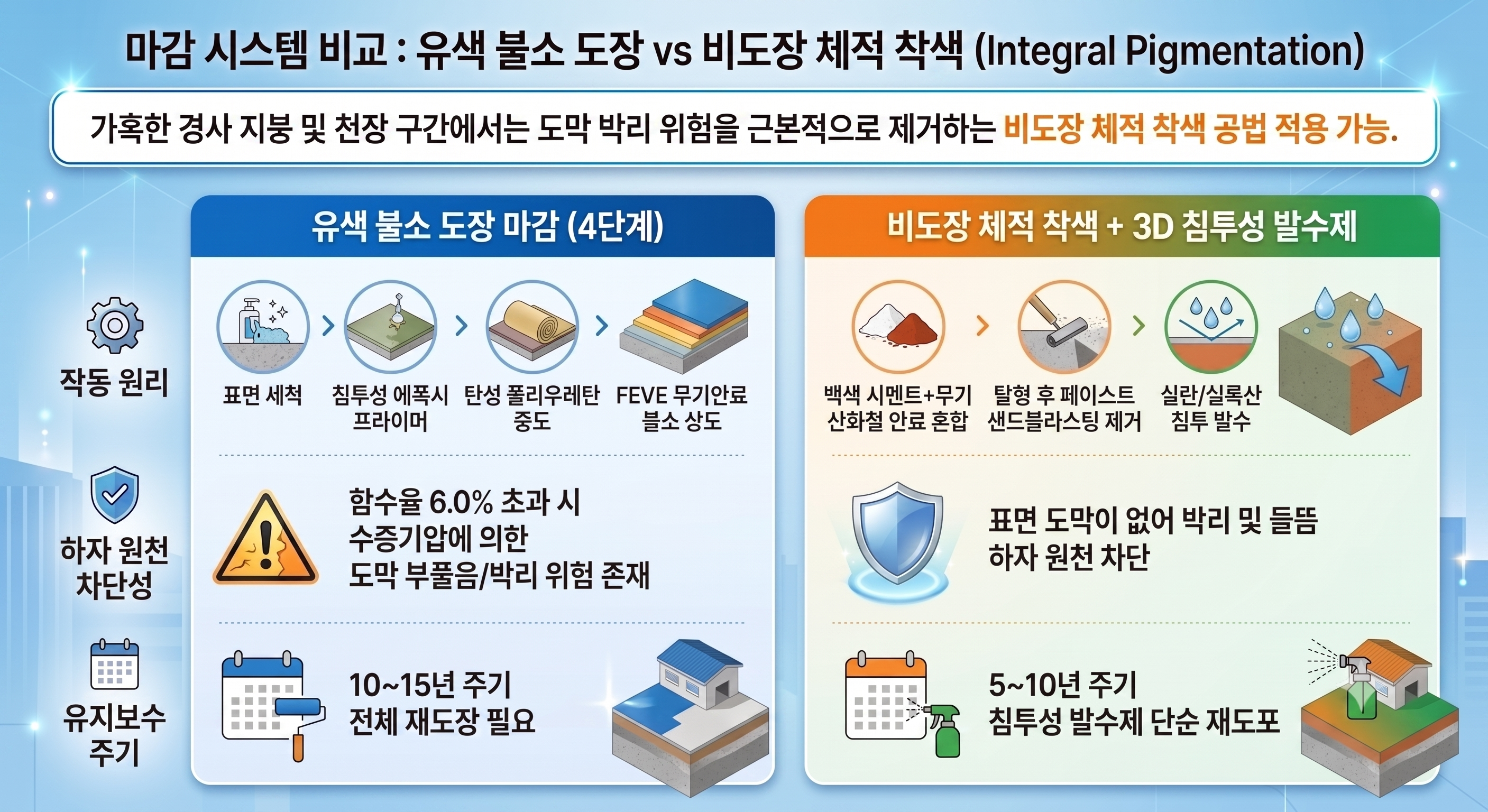

2.3 마감 시스템 비교: 유색 불소 도장 vs 비도장 체적 착색(Integral Pigmentation)
가혹한 경사 지붕 및 천장 구간에서는 도막 박리 위험을 근본적으로 제거하는 비도장 체적 착색 공법을 적용할 수 있습니다.
3. Result & Insight: GFRC 품질 극대화를 위한 핵심 기술 요약 및 건축적 인사이트
카타르 국립박물관과 서울로봇인공지능과학관 사례 분석을 통해 확인했듯, 비정형 GFRC 파사드의 수명을 결정짓는 것은 화려한 디자인 형태 그 자체가 아니라 '공장 생산에서의 엄격한 재료 시방 준수'와 '현장 수분 침투를 차단하는 정밀 시공 디테일'입니다. 아무리 뛰어난 3D 비정형 디자인이라 할지라도, 원자재 배합비 미달, 부실한 양생, 함수율 미측정 출하, 물 끊기 홈 누락 등 재료 시방(PCI, GRCA 기준)의 기본을 외면한다면 수증기 팽창에 의한 도막 박리와 UV 자외선 열화라는 물리적 법칙을 피할 수 없습니다.
💡 GFRC 외장재 하자 방지 핵심 기술 요약
- 공장 제조 품질 관리: 지르코니아 함량 16% 이상의 내알칼리성(Alkali-Resistant) 유리섬유를 최소 5% 이상 및 아크릴 폴리머 혼입, 50 ℃ 습윤 증기 양생(16시간 이상), 고주파 측정기를 통한 출하 전 함수율 6.0% 이하 통제, 표면 페이스트 샌드블라스팅 제거.
- 수분 제어 및 공정 시공 디테일: 단부 10X 10 mm V/U형 물끊기 홈(Drip Groove) 성형, 실런트를 배제한 레인스크린 오픈 조인트(기압 동등화) 및 차수벽 모듈러 공법을 통한 유리 공사 후 인테리어 조기 착수 및 공기 단축 가능.
- 마감 공법의 이원화: 경사지붕·천장 구간은 도막 박리가 없는 체적 착색 + 3D 침투성 발수제 적용, 유색 도장시는 4단계 고내후성 불소수지 코팅(프라이머/탄성중도/FEVE) 엄수.
현재 국내 비정형 현장에 적용되는 GFRC 패널 대부분이 중국 등 해외에서 수입되는 상황에서 초기 공장 품질 관리가 미흡하면, 하자 발생 시 동일 안료/원자재 롯트 수급 불능으로 인해 보수/교체(Patching/Replacement) 비용이 늘어날 수 있습니다.
설계 초기부터 DfMA(Design for Manufacture and Assembly) 프로세스를 통해 공사비 절감, 공기 단축, 고품질 시공이라는 비정형 파사드의 핵심 목표를 달성해야 할 것입니다.
📚 관련 기술 문헌 및 출처 (References)
- PCI MNL-128: Recommended Practice for Glass Fiber Reinforced Concrete Panels (미국 프리캐스트/프리스트레스트 콘크리트 협회 GFRC 권장 규격)
- PCI MNL-130: Manual for Quality Control for Plants and Production of GFRC Products (GFRC 공장 생산 및 품질 관리 매뉴얼)
- GRCA Specification: Specification for the Manufacture, Curing and Testing of Glassfibre Reinforced Concrete (GRC) Products (국제 GFRC 협회 통합 제조·양생·시험 시방서)
- ASTM C1228 / C1589: Standard Practice for Preparing Coupons & Outdoor Weathering Testing of Architectural GFRC Assemblies
- AIA & NRC Building Digest: Rain Screen Principles and Pressure-Equalized Joint Systems in Curved Roofs
- Journal of Architectural Engineering: Evaluation of Coating Adhesion, Discoloration, and Efflorescence Degradation Mechanisms on Inclined Concrete Roofs
* 본문 내 인포그래픽 이미지는 글의 이해를 돕기 위해 AI로 생성되었습니다.
