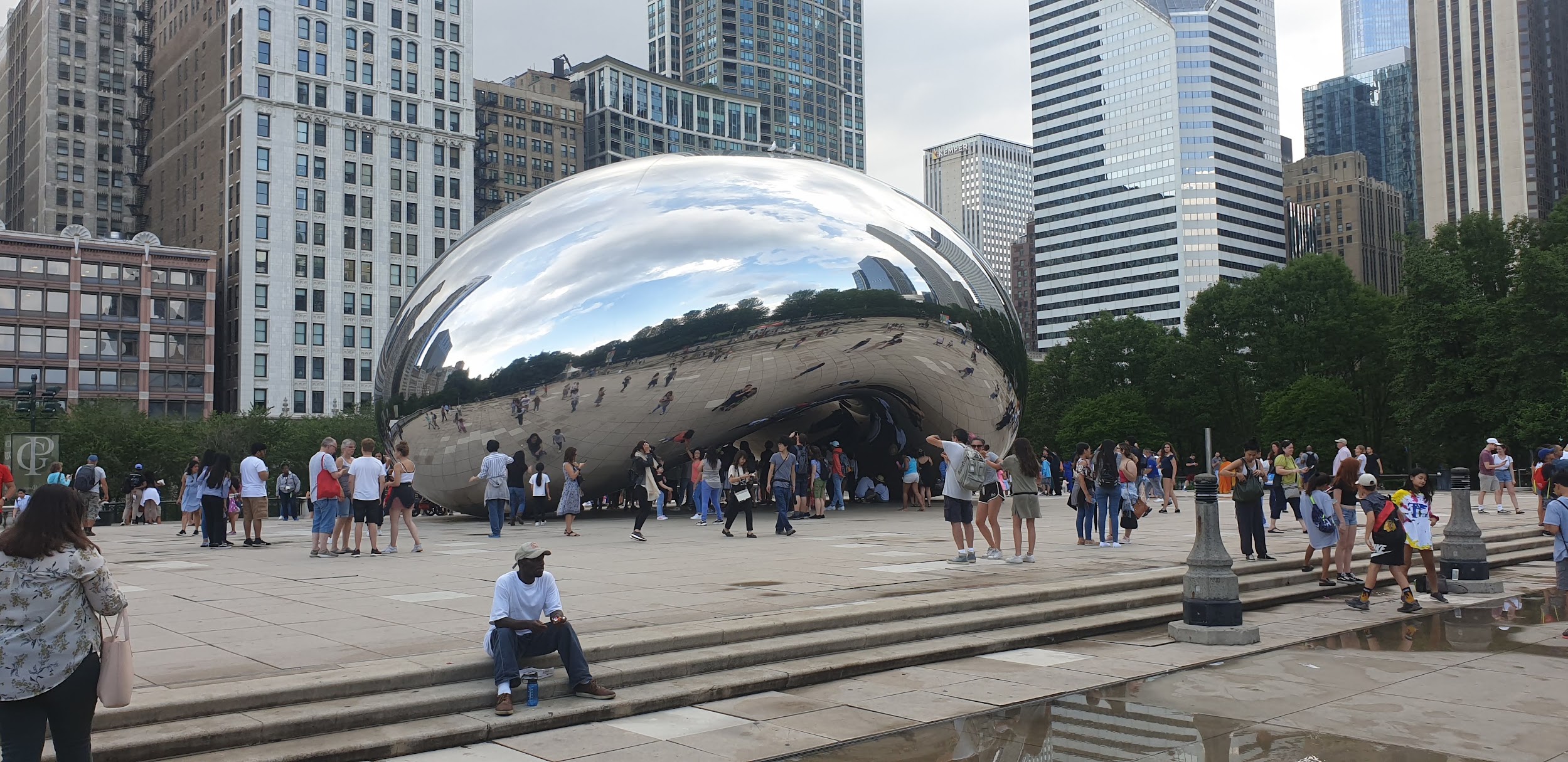

미국 시카고 밀레니엄 파크의 명물, 일명 '더 빈(The Bean)'으로 불리는 클라우드 게이트(Cloud Gate)를 아시나요?
거울처럼 주변 풍경을 반사하는 이 매끄러운 조형물은 겉보기엔 그저 단순한 하나의 스텐레스스틸 재질의 덩어리 처럼 보입니다. 하지만 그 속에는 110톤의 거대한 하중을 버티고, 극심한 온도 변화를 견뎌내기 위한 놀라운 파사드 엔지니어링(Facade Engineering) 기술이 숨어 있습니다. 오늘 이 시간을 통해 이 비정형 건축물이 어떤 한계를 극복하며 지어지는지, 그리고 스마트 건설 기술이 왜 필요한지 이야기해 보겠습니다.
클라우드 게이트는 단순한 조각품이 아닌, 168개의 스테인리스 패널과 거대한 철골 트러스가 결합된 거대한 엔지니어링의 결정체입니다.
⭐️ 클라우드 게이트 개요
- 작품명: 클라우드 게이트 (Cloud Gate, 'The Bean')
- 설계 디자이너: 아니쉬 카푸어 (Anish Kapoor, 영국 조각가)
- 위치: 미국 시카고 밀레니엄 파크 Grainger Plaza
- 외형 치수: 길이 20m × 폭 13m × 높이 10m (아치 3.7m)
- 외장재 사양 및 중량: 316L SS (두께 9.5mm), 외피 30톤 (총 110톤)
- 스텐레스 외장재 면적: 약 650 ~ 680 m²
- 용접선 총 연장: 약 762m
- 구조 엔지니어링 / 제작: Arup / PSI (Oakland, CA)
- 현장 조립 및 연마: MTH Industries (Chicago, IL)
여기서 우리가 눈여겨보아야 할 부분은 공사비와 공기(Timeline)입니다. 당초 600만 달러(약 75억 원)로 기획되었던 초기 제안 공사비는, 최종적으로 2,300만 달러(약 300억 원)로 무려 383%나 폭증했습니다. 공기 또한 2004년 완공 목표에서 2006년 5월로 2년이나 지연 완공되었습니다. (참고로 이 막대한 재원은 시카고 시 세금이 아닌 100% 민간 후원금으로 건설되었습니다.)
[Challenge] 공사비 증액(+383%) 및 공기 지연을 부른 4대 요인
도대체 현장에서는 어떤 문제들이 있었기에 이토록 천문학적인 비용과 시간이 추가된 걸까요? 크게 4가지 기술적, 환경적 난제가 프로젝트의 발목을 잡았습니다.
1. 680m² 복곡면 3D 성형 난이도
168개 패널이 모두 구부러진 반경이 다른 3차원 복곡면으로 이루어져 있었습니다. 오차 범위 0.1mm 이하를 맞추기 위해 목재 리브 템플릿과 정밀 압연 프레스 금형을 패널별로 일일이 개별 제작하면서 가공 비용이 폭증했습니다.
2. 열응력 대응 유연 트러스 신기술 R&D
초기 계획과 달리 시카고의 극심한 일교차(-30°C~+45°C)로 인한 표면 뒤틀림 위험이 발견되었습니다. 이를 해결하기 위해 내부 링 트러스와 스프링 장착 가변 타이로드 체계로 설계 재검토를 진행하며 추가 비용이 발생했습니다.
3. 762m 용접선 수작업 #8 거울 연마
현장에서 762m에 달하는 이음매를 전단면 TIG 완전 용입 용접해야 했습니다. 이음매를 완전히 지우는 5단계 수작업 버핑(#8 미러 마감)을 위해 온·습도가 제어되는 대형 가설 텐트를 2년간 유지하며 인건비가 대폭 증액되었습니다.
4. 공원 개장일 맞춤 임시 공개 후 재시공
2004년 밀레니엄 파크 개장일에 맞춰 미완성 상태(용접선 노출)로 임시 공개한 뒤, 다시 텐트로 덮고 2006년까지 재연마 작업을 진행함에 따른 2중 가설공사비가 발생했습니다.
[Solution] 공장 가공부터 유지 관리까지: 엔지니어링의 진수
이러한 4대 난제를 극복하기 위해 프로젝트 팀은 구조, 가공, 조립, 유지 관리 전 단계에 걸쳐 독창적인 해법을 적용했습니다.
🔹 구조 엔지니어링 (Structural Engineering)
1. 2개의 메인 링 트러스와 파이프 프레임 시스템 (Internal Truss System)

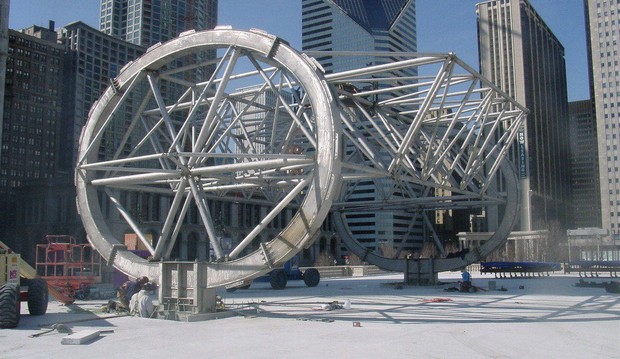

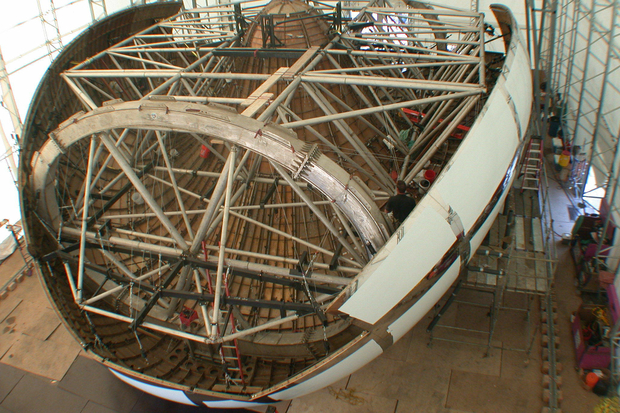

클라우드 게이트는 겉보기엔 '순수 모노코크 쉘' 같지만, 내부에는 중심축을 형성하는 2개의 거대한 스테인리스 스틸 원형 링(O-Rings)과 이를 방사형으로 연결하는 스페이스 프레임이 존재합니다.
- 상부 및 자중 하중 분산: 680m²에 달하는 상부 외피(Dome, 30톤)의 하중이 내부 링 트러스를 통해 기초 콘크리트 베이스로 안전하게 전달됩니다.
- 스프링 타이 로드(Spring-loaded Tie-Rods): 외피 스텐레스 스틸 마감재는 내부 구조체에 용접으로 강접합 시키지 않고, 타이로드로 메인 구조체에 매달리 도록 하여 외부 온도에 의해 외장재가 수축팽창시 유연하게 대응할 수 있는 디테일이 적용되어 있습니다.
2. 구조 방식 비교 분석 (Comparative Structural Evaluation)
왜 이렇게 복잡한 방식을 택했을까요? 아래 표를 통해 기존 구조 방식들의 한계와 클라우드 게이트에 적용된 '하이브리드 유연 마운트' 방식의 장점을 비교해 보았습니다.
| 구분 | 순수 쉘 구조 (Pure Monocoque) |
단순 강성 철골 고정 (Rigid Frame) |
클라우드 게이트 (하이브리드 유연 마운트) |
| 열팽창 대응 | 열팽창 시 국부 좌굴(Buckling) 발생 위험 | 강접합부 응력 집중으로 거울면 뒤틀림 발생 | 스프링 타이로드로 미세 변위(±20mm) 자동 흡수 |
| 거울 표면 품질 | 가공 왜곡 시 수정 불가 | 용접 수축 시 영구 딤플 발생 | 볼트 턴버클 미세 튜닝으로 완벽한 곡률 보정 |
| 현장 시공 난이도 | 외부 가설 지주 의존도가 너무 높음 | 패널 간 갭 제어 난항 | 내부 뼈대 선구축 후 체계적 모듈별 조립 |
| 하중 지지 방식 | 외피 금속판 자체의 면내 응력으로 지지 | 내부 철골이 지지하나 패널과 강접합 | 내부 링 트러스가 주 하중 지지 + 외피는 자중 부담 |
🔹 공장 가공 (Fabrication) : 0.1mm 오차를 향한 사투

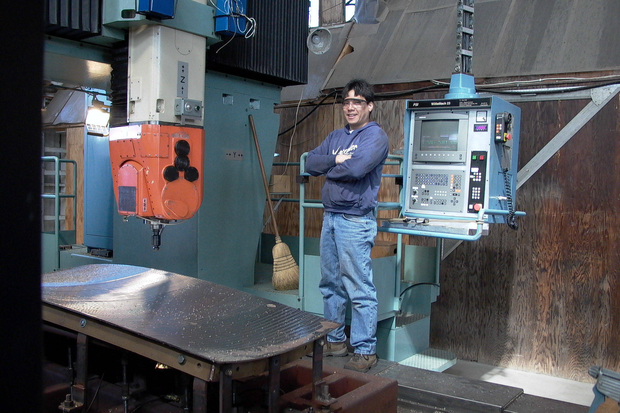

제작사 PSI(Performance Structures, Inc.)는 168개의 3차원 복곡면 패널을 0.01인치(약 0.25mm) 이하의 오차로 정밀하게 3D 롤링 벤딩해야 했습니다. 쉘의 강성을 위해 패널 뒷면에는 스테인레스 스틸 보강재(Stiffener)가 용접되었는데, 용접열로 인한 패널 변형을 막기 위해 고도의 통제 기술이 동원되었습니다. 또한, 현장 조립 전 오클랜드 공장에서 패널들을 사전 가조립(Mock-up)하며 형태의 정합성을 철저히 검증했습니다.
[제작 프로세스]
- 3D 모델링 및 슬라이싱: 슈퍼컴퓨터로 전체 쉘 형상을 168개 조각으로 분할하고 각 조각의 절대 곡률을 계산.
- 목재 리브 가구(Formwork) 지그의 활용: 패널마다 전용 CNC 가공 목재 지지틀 지그를 이용하여 제조과정에서 패널 곡률 및 형상 체크
- 롤러 벤딩 및 프레스 브레이크(English Wheel & Press): 두께 9.5mm의 316L 강판을 압연 롤러와 프레스로 점진적으로 두드려 목재 지그와 0.1mm 오차 이내로 일치시킴.

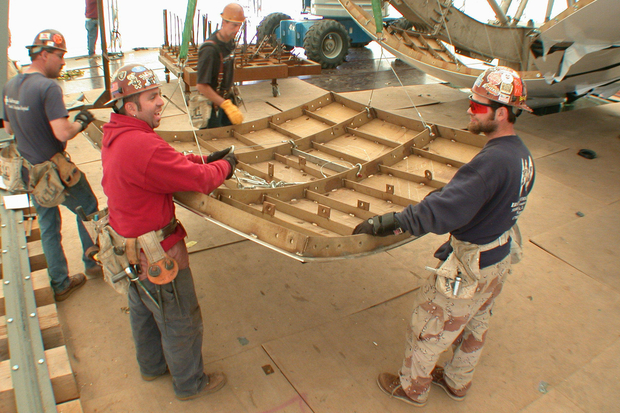

- 후면 스티프너 및 장착 러그 용접: 현장 타이로드와 체결될 스티프너를 패널 내측에서 정밀 용접
🔹 현장 조립 (Assembly) : 하이브리드 유연 지지 쉘 완성

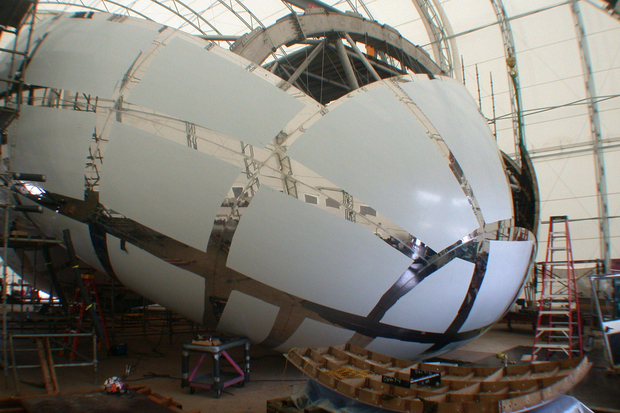

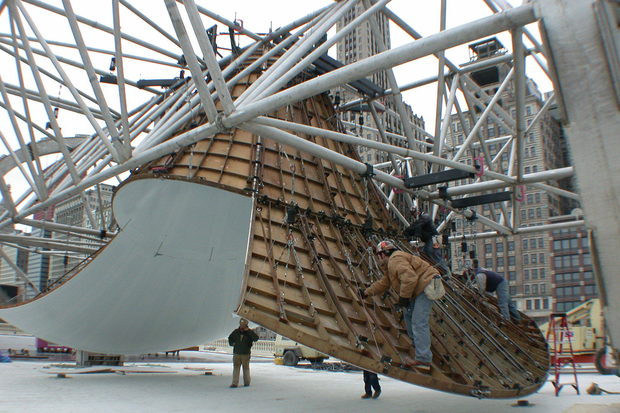

현장 조립을 담당한 MTH Industries는 앞서 설명한 구조 엔지니어링을 현실화했습니다. 내부 뼈대와 외피 사이를 스프링이 내장된 유연한 신축 흡수형 타이 로드로 연결하여, 온도 변화에 따라 30톤의 외피가 뼈대에 구애받지 않고 자연스럽게 팽창하고 수축할 수 있도록 만들었습니다. 이 메커니즘 덕분에 극심한 일교차에도 불구하고 용접 부위가 파괴되거나 거울 표면이 뒤틀리는 현상을 완벽히 방지할 수 있었습니다.
🔹 유지 관리 (Maintenance) : 보이지 않는 센서 모니터링
클라우드 게이트는 완공 후에도 내부 구조체에 하중 변위와 온도를 측정하는 센서들을 설치하여 지속적인 데이터를 모니터링하고 있습니다. 구조적 유연성 설계 덕분에 현재까지 심각한 열팽창 변형은 발생하지 않았으며, 외부의 거울 표면은 지문과 오염을 방지하기 위해 매일 특수 장비를 이용한 세척 관리가 이루어지고 있습니다.
- 일일 하부 세척(Dily Hand Wipedown): 관람객 손길이 닿는 하부 2.4m 영역의 지문, 손기름, 경미한 오염을 청소하기 위해 매일 2회(야간 개장 전, 저녁 마감 후), 극세사 마이크로 타일과 중성세정제 또는 알코올 희석액
- 야간 저압 수세 세척(Nightly Wash): 조류 분변의 산성 성분 즉각 중화를 위해 야간 고온저압 온수 스팀 분사. 연수의 사용으로 물자국 방지
- 연 2회 정밀 대 세척(Bi-Annual Deep Wash): 봄(5월), 가을(10월) 연 2회, 상부 돔을 포함한 10m 높이 전체 680 m2 표면의 정밀 수작업 세척
- 표면 흠집 복원(Scratch Re-buffing): 관람객 금속 소지품이나 외부 충격으로 인한 미세 스크래치의 복원을 위해 #8 미러 스크래치 제저 전용 버핑 컴파운드, 극세 연마 파우더 Rouge(루즈) 액상 폴리시를 사용하여 전기 버핑 휠로 국부 정밀 글라인딩 복원
- 동절기 제설제 부식 방지(Winter Care): 시카고 겨울철 도로 염화나트륨은 316L 스텐의 강력한 부식 원인으로 조형물 주변 15m 내 염화 나트륨 살포 절대 금지, 친환경 비부식성 유기 염화칼슘 사용
- 광장 및 표면 대규모 정비(2024~2024): 20주년을 맞이하여 대규모 보수공사 진행. 전면 수작업 정밀 재연마 및 타이로드 영점 재조정 및 보수 완료 후 일반에 재 공개
[Result & Insight] 미래 비정형 스테인리스 프로젝트를 위한 통찰
클라우드 게이트는 복잡하고 유려한 3D 비정형 디자인이 실현되기 위해 얼마나 치열한 고민이 필요한지 보여주는 기념비적인 프로젝트입니다. 초기의 순수 쉘 구조 구상에서 하이브리드 유연 마운트로 설계를 변경하고, 거울 표면을 얻기 위해 현장에서 2년간 수작업 연마를 감행한 이러한 '도전과 시도'들은 현대 건축에 매우 귀중한 데이터를 남겼습니다.
우리는 이 막대한 비용(+383%)과 시간(+2년)이 투입된 프로젝트의 경험을 통해, 앞으로 3D 곡면 스테인레스 스틸 패널 마감을 기획할 때 어떤 방향으로 접근해야 하는지에 대한 분명한 인사이트를 얻을 수 있습니다.
- 구조 엔지니어링: 금속의 극심한 열팽창을 패널 자체나 강접합으로 억제하려 해선 안 됩니다. 온도에 따라 외피가 숨 쉴 수 있는 '유연한 독립 지지 체계(Flexible Mount)'를 초기 단계부터 반드시 반영해야 표면 왜곡을 막을 수 있습니다.
- 제작 (Fabrication): 패널별로 일일이 목재 템플릿을 짜고 두드리는 아날로그 방식은 한계가 명확합니다. 3D 파라메트릭 데이터와 연동된 CNC 머시닝, 로봇 다점 프레스 등 디지털 기반의 정밀 제조 기술이 도입되어야 가공 오차와 비용을 통제할 수 있습니다.
- 조립 (Assembly): 762m의 현장 수작업 용접과 천막 속 미러 폴리싱은 사실상 '현장 재래식 시공'으로 완성되었지, 로봇이 현장에서 자동 용접하는 혁신적인 기술들이 접목되어야 할 것입니다.
- 유지 관리 (Maintenance): 완공 후에도 센서를 통한 구조물의 거동 모니터링 시스템을 구축하여, 온도와 하중에 따른 미세한 변위를 실시간으로 감지하고 선제적으로 대응할 수 있는 IoT + 디지털 트윈(Digital Twin) 환경이 마련되게 되면 유지관리가 훨씬 효과적으로 진행될 수 있을 것입니다.
결국, 디자인의 진화 속도에 맞춰 제조, 시공 기술 역시 혁신적인 새로운 기술들을 활용하면서 고도화되어야 합니다. 이것이 바로 위드웍스(WITHWORKS)가 BIM 기반의 DfMA(제조 및 조립을 고려한 설계) 솔루션에 집중하는 이유입니다. 수작업에 의존한 불확실성을 배제하고, 공장 단위의 정밀한 사전 제조와 현장의 단순 조립을 통해 비정형 건축의 품질을 극대화하는 것. AI와 스마트 건설 시대를 맞이한 지금, DfMA야말로 상상을 가장 완벽하고 합리적인 현실로 만드는 해답입니다.
📚 참고 문헌 (References)
Performance Structures Inc. (Oakland, CA), 3D CAD Double-Curved Stainless Steel Shell Forming Records
MTH Industries (Chicago, IL), On-Site Full Penetration TIG Welding and #8 Mirror Finishing Documentation
Anish Kapoor Studio & Arup Engineering, Millennium Park Plaza Thermal Stress Relief Tie-Rod System
