[WW Project]"하나의 지붕, 두 가지 해법: 서수원칠보체육관의 '하이브리드' 비정형 전략"







안녕하세요, 위드웍스(WITHWORKS)입니다.

아무리 아름다운 비정형 건축물이라도, 모든 부위의 곡률(Curvature)이 똑같지는 않습니다. 어떤 곳은 급격하게 휘어지고, 어떤 곳은 완만하게 흐릅니다.

수원의 랜드마크 서수원칠보체육관이 기술적으로 훌륭한 이유는, 부위별 특성에 맞춰 가장 적합한 두 가지 공법을 교차 적용(Hybrid Application)했기 때문입니다. 오늘은 곡면이 심한 구간과 넓은 지붕 구간을 각기 다른 기술로 풀어낸 위드웍스의 디테일을 소개합니다.

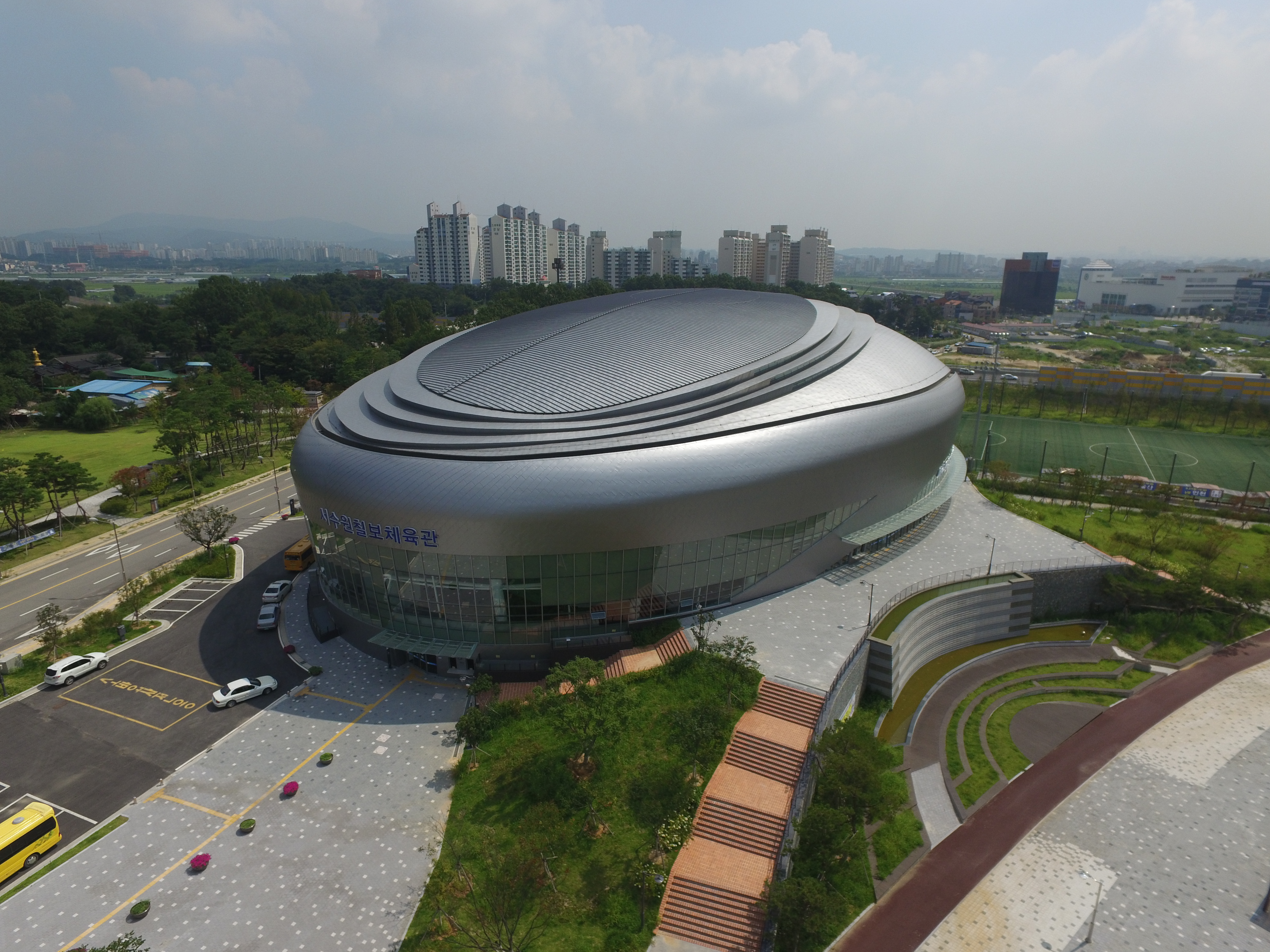

수원칠보체육관(설계:무영건축)

⭐️ Challenge: 곡선의 성격이 다른데, 같은 방법을 쓸 수 있을까?

이 프로젝트의 기본 골조는 직선 파이프로 이루어진 스페이스 프레임(Space Frame)입니다. 문제는 이 위에 구현해야 할 3차원 형상이 위치마다 달랐다는 점입니다.



• 난제 1 (테두리): 벽체에서 지붕으로 넘어가는 모서리 구간은 곡률 반경이 작아 급격하게 휘어집니다. 정밀한 라인 제어가 필요합니다.
• 난제 2 (중앙): 지붕의 중앙부는 곡면이 넓고 완만합니다. 광활한 면적의 완만한 비정형 곡률 및 평활도(Flatness)를 확보하는 것이 관건입니다.

"하나의 공법을 고집하는 대신, 각 구간에 가장 효율적인 최적의 기술을 섞어 쓰자."



⭐️ Solution: 적재적소의 기술, CNC T-bar & 폼플레이트

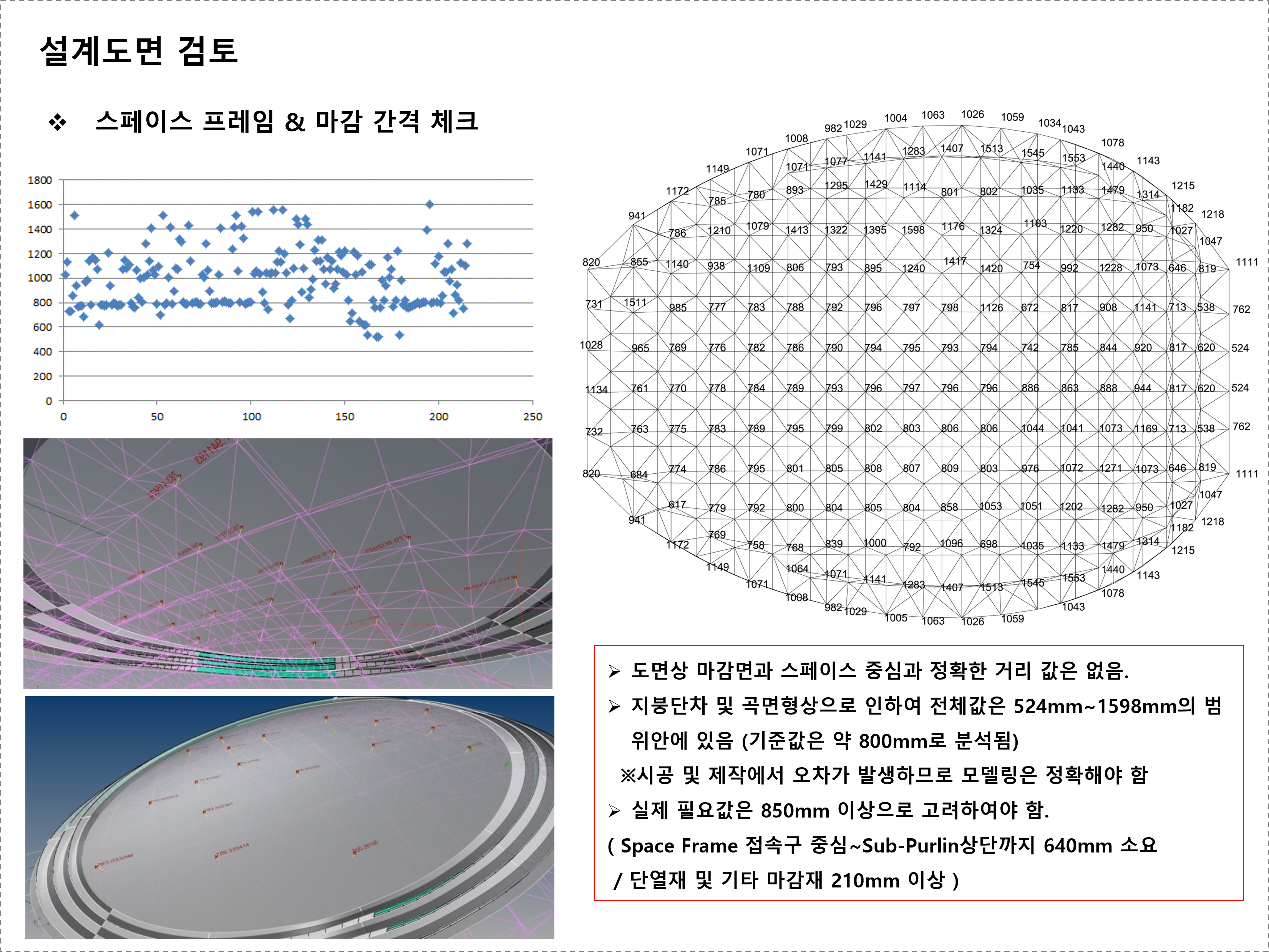

위드웍스는 3D 시뮬레이션을 통해 곡률 데이터를 분석한 후, 두 가지 솔루션을 적용했습니다.

① 급격한 곡면(Wall to Roof) → CNC T-BAR 시스템

벽체와 지붕이 만나는 구간은 곡선의 변화가 매우 심합니다. 이곳에는 CNC T-BAR를 적용했습니다.

공장에서 정밀하게 가공된 알루미늄 T-bar가 직선 골조 위에서 '정확한 곡선 가이드 레일' 역할을 합니다. 덕분에 급격히 꺾이는 구간에서도 찌그러짐 없이 설계 도면 그대로의 날렵한 라인을 구현할 수 있었습니다.

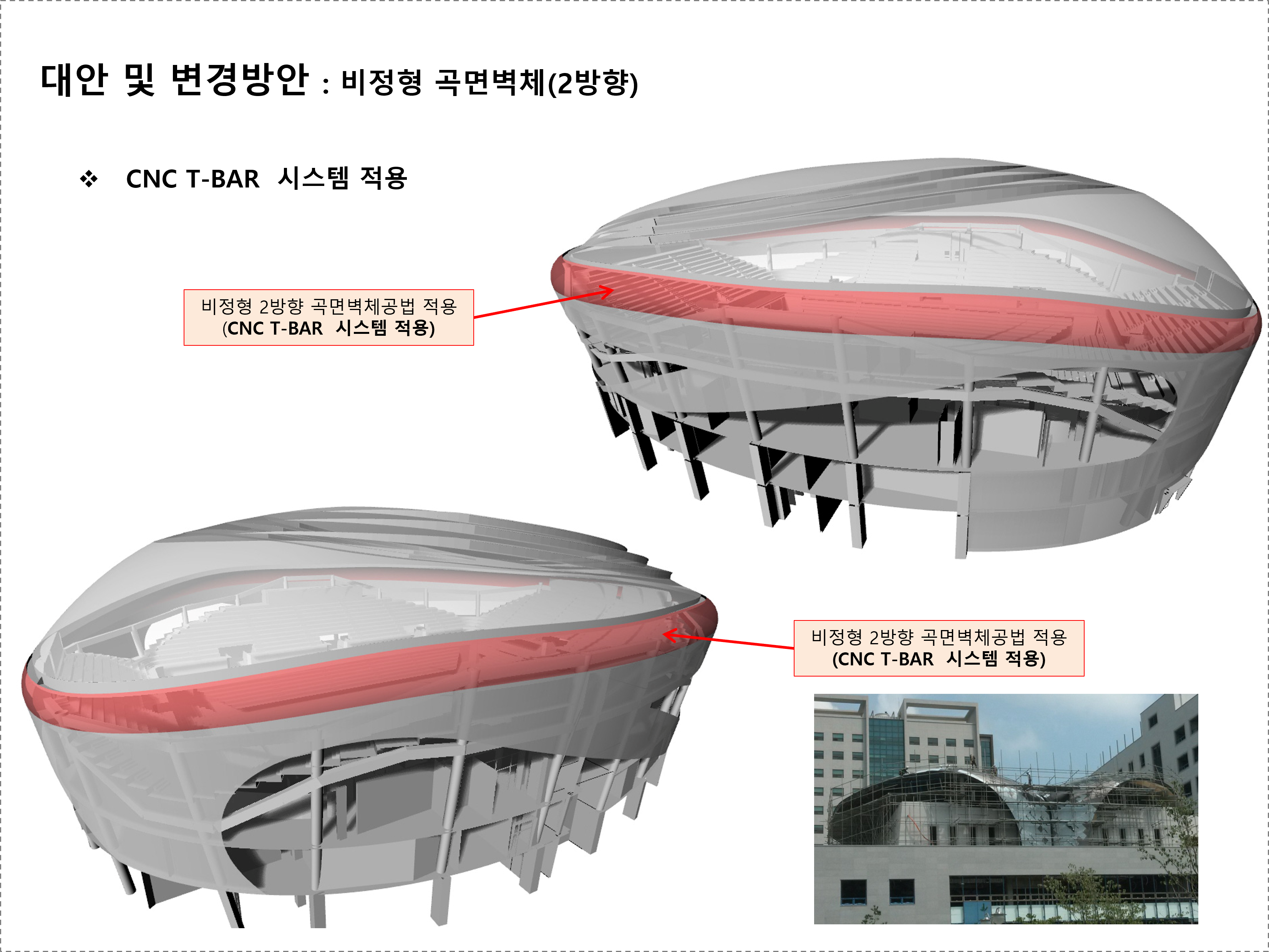

CNC T-BAR 시스템(곡면이 심한 구간)

② 완만한 지붕(Roof Area) → 폼플레이트(Form Plate)

반면, 면적이 넓은 지붕 구간에는 폼플레이트 공법을 적용했습니다.

스페이스 프레임은 직선을 세그먼트로 연결되고 그 위에 데크를 시공해도 직선 세그먼트로 되기 때문에 지붕의 비정형 곡면 형상도 구현하고 공사비도 절감하는 방법으로 CNC 레이저로 커팅된 폼플레이트를 적용하였다. 이는 복잡한 하지 철물 공사 없이도 직선 골조를 부드러운 곡면으로 변신시켜 주었으므로 매우 스마트한 공법 선택이었습니다.

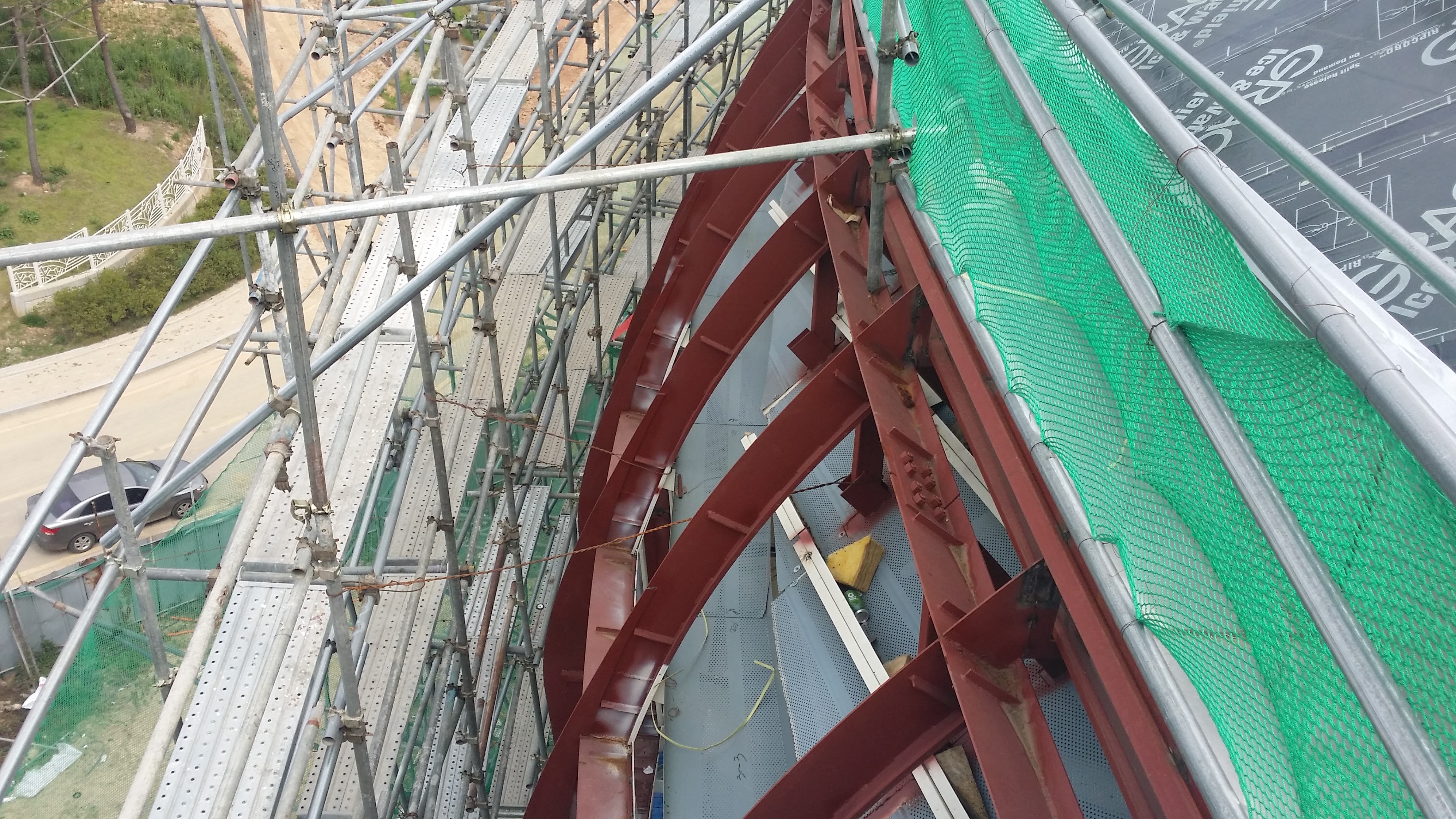

폼플레이트 시공(곡면이 완만한 지붕구간)





⭐️ Result: 품질은 높이고, 시공성은 살리다

모든 구간에 고비용 공법을 일괄 적용했다면 경제성이 무너졌을 것이고, 단순 공법만을 고집했다면 설계의 정교한 곡선미를 살리지 못했을 것입니다.



위드웍스는 전 구간의 곡률 데이터를 분석하여 1mm의 오차도 허용하지 않는 CNCT-BAR 공법과 대면적 시공의 합리성을 극대화한 폼플레이트 공법을 최적의 비율로 설계했습니다. 이러한 기술적 유연함이야말로 시공 난이도를 획기적으로 낮추면서도, 디자인 품질을 극대화하는 위드웍스만의 핵심 경쟁력입니다.



불가능해 보이는 복잡한 곡선도 위드웍스의 스마트 엔지니어링을 거치면 가장 견고하고 경제적인 현실이 됩니다.
