1. Intro: 중력을 거스르는 마법, 영화적 공상이 현실이 되다
오늘 DfMA와 스마트건설 기술에 대해 검토할 해외 프로젝트는 미국 LA에 시공 된 아카데미 영화 박물관(Academy Museum of Motion Pictures)입니다.

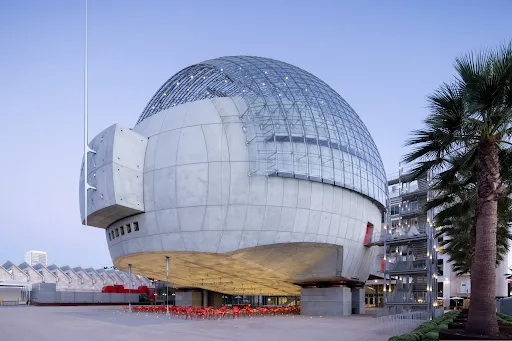

1939년 산 세이반 빌딩(Saban Building) 옆에 배치된 이 건축물은 세계적인 거장 렌조 피아노(Renzo Piano)와 Gensler가 설계한 작품으로, 총공사비만 약 3억 8,800만 ~ 4억 8,200만 달러(한화 약 5,238억 ~ 6,507억 원)가 투입된 대형 프로젝트입니다. 그러나 이 압도적인 조형미 이면에는 수많은 엔지니어링 난제와 이를 극복한 스마트 건설 기술이 숨어 있습니다.
📋 건축물 개요
| 건축물명 | 아카데미 영화 박물관 '스피어' (Academy Museum of Motion Pictures) |
|---|---|
| 위치 | 미국 캘리포니아주 로스앤젤레스 (Wilshire Blvd & Fairfax Ave) |
| 준공 연도 | 2021년 |
| 규모 | 전체 박물관 300,000 sq.ft (≈ 27,871 m²), 구체 지름 150 ft (≈ 45.7 m), 높이 125 ft (≈ 38 m) |
| 설계사 (Architect) | Renzo Piano Building Workshop & Gensler |
| 시공사 (General Contractor) | MATT Construction |
| 구조 & MEP 엔지니어링 | Buro Happold |
| 파사드 엔지니어링 | Knippers Helbig (돔 파사드), Buro Happold (브릿지/구조) |
| 전문 제작 및 시공사 | Willis Construction Inc. (프리캐스트 콘크리트), Josef Gartner / Permasteelisa Group (유리 & 스틸 파사드) |
2. Challenge: 강진 지역 LA, 무거운 비정형 구체를 공중에 띄워라

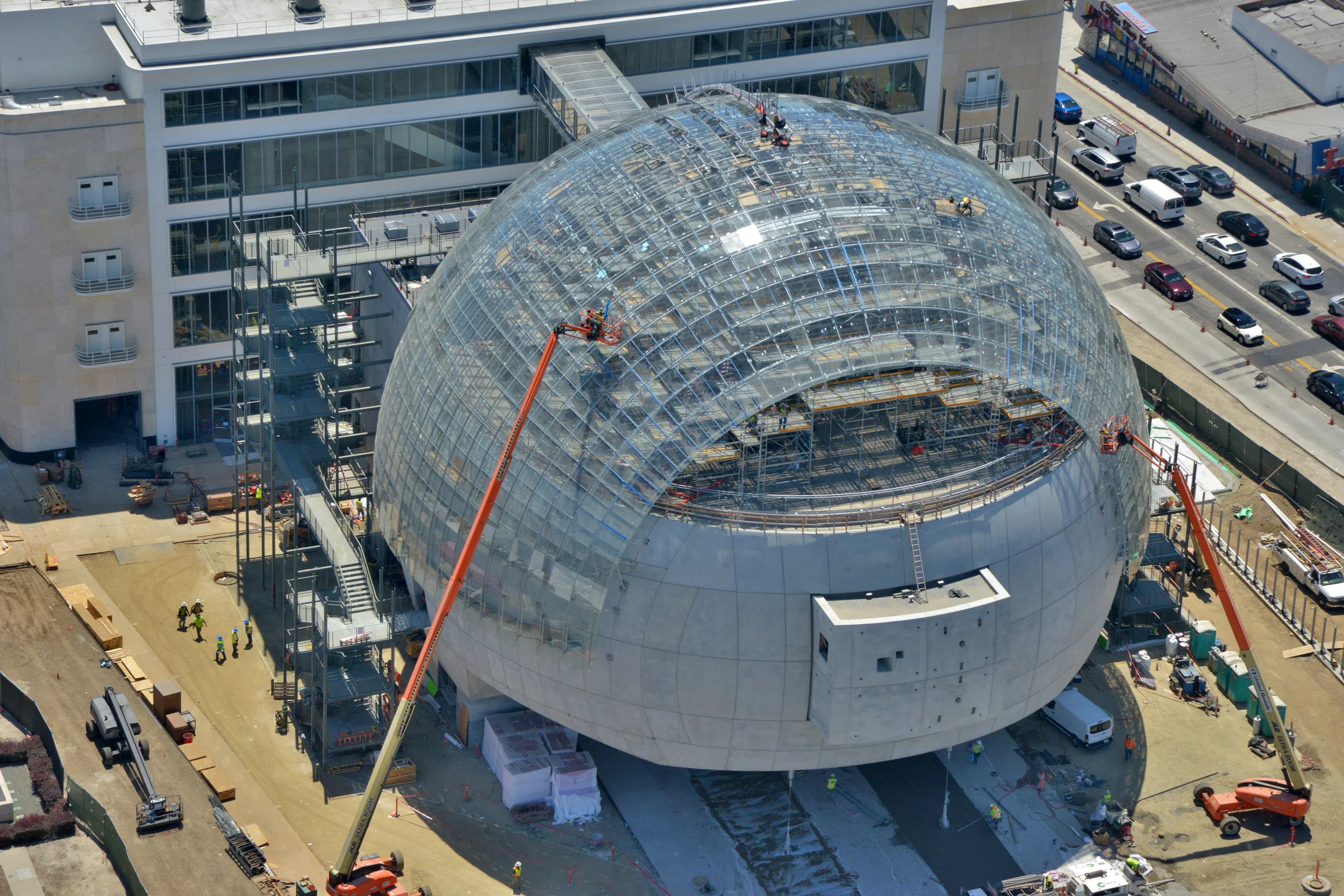

지름 150피트(약 45.7m), 높이 125피트(약 38m)에 달하는 거대한 비정형 구체를 안전하게 지상에 띄우는 작업은 엔지니어들에게 커다란 도전 과제였습니다.
- 초대형 하중 제어: 하부에는 1,000석 규모의 무기둥 상영관이, 상부에는 350톤 중량의 수레바퀴(Wagon-wheel) 형태 스틸 트러스와 케이블 인장 유리 돔이 올라갑니다.
- 지진 위험지역(LA)의 구조적 안전성: 지진 발생 시 구조물 전체가 붕괴하지 않고 하중과 변위를 유연하게 흡수할 방안이 절실했습니다.
- 비정형 곡면의 생산 및 시공 오차: 하부 구 형상을 감싸는 프리캐스트 콘크리트 패널만 총 727~845개에 달하며, 이 중 578개 몰드가 서로 다른 이형 형상이었습니다.
전통적인 현장 타설 방식이나 단순 2D 설계로는 디자인을 실현하는 것은 불가능에 가까웠고 마감 일체형 거푸집으로 사용된 프리캐스트 콘크리트 패널을 정밀하게 제작 및 설치와 면진 시스템의 적용, 가설벤트 계획 등 복잡한 제조, 시공환경을 한 치의 오차 없이 반영하기 위해서 DfMA 프로세스가 필요했습니다.
3. Solution: 첨단 면진 시스템과 BIM 기반 파사드 엔지니어링
엔지니어링 팀(Buro Happold, Knippers Helbig, Willis Construction, Permasteelisa 등)은 철저한 디지털 검증과 첨단 공법을 통해 이 난제들을 완벽하게 해결했습니다.

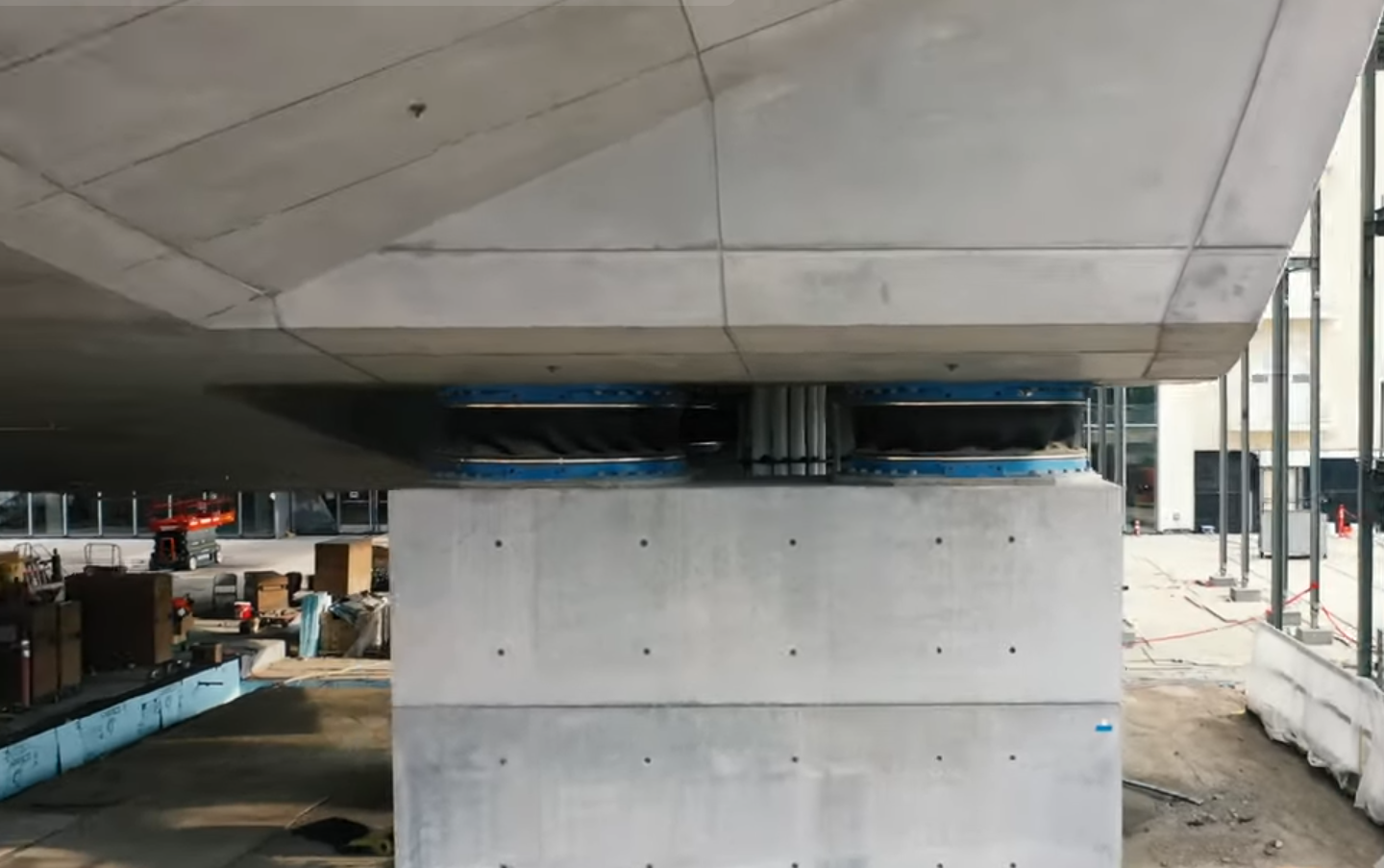

1) 8개의 특수 면진 받침(Base Isolator) 시스템

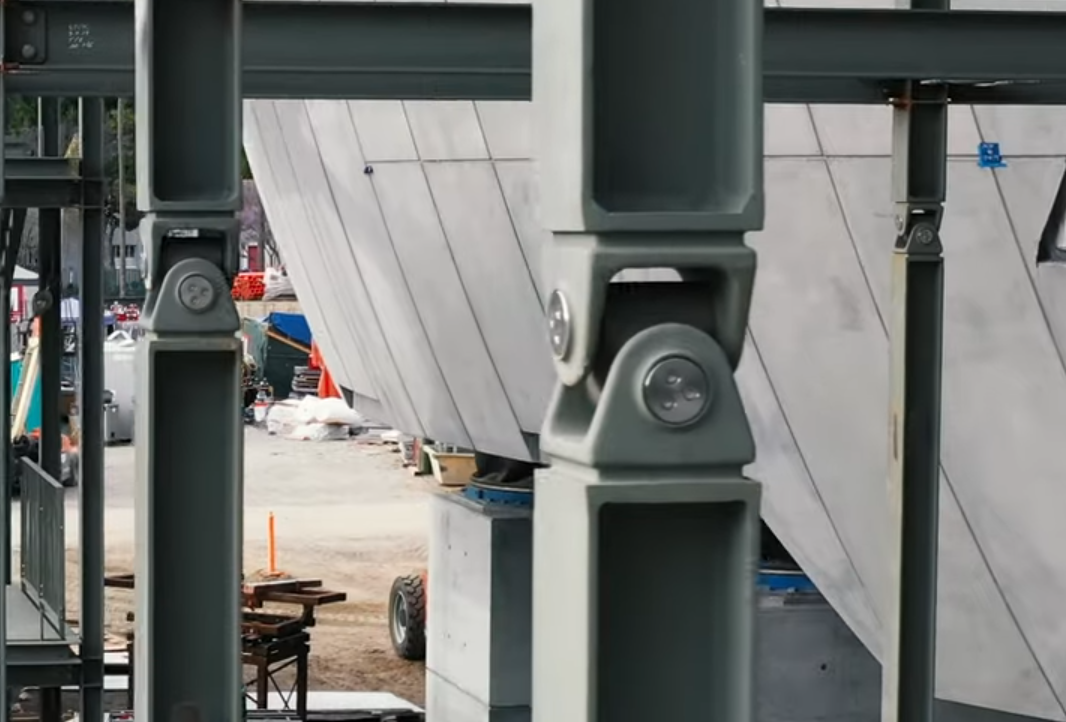

구체 전체는 지상 약 4.5m 높이에 위치한 4개의 대형 철근콘크리트 메가 칼럼(각 8ft x 20ft) 위에 완전히 떠 있는 면진 구조입니다. 각 기둥 상부에 2개씩, 총 8개의 대형 면진 받침을 노출형으로 배치하여 지진 발생 시 상부 구조물이 사방으로 최대 약 76cm(30인치)까지 독립적으로 이동하며 지진 에너지를 차단합니다. 본관과 스피어를 잇는 약 19.5m (64피트) 유리 브릿지는 핀(Pin) 결합 구조로 변위를 흡수하며, 내부 엘리베이터 또한 최상부에 매달린 캔틸레버 구조로 함께 움직입니다.

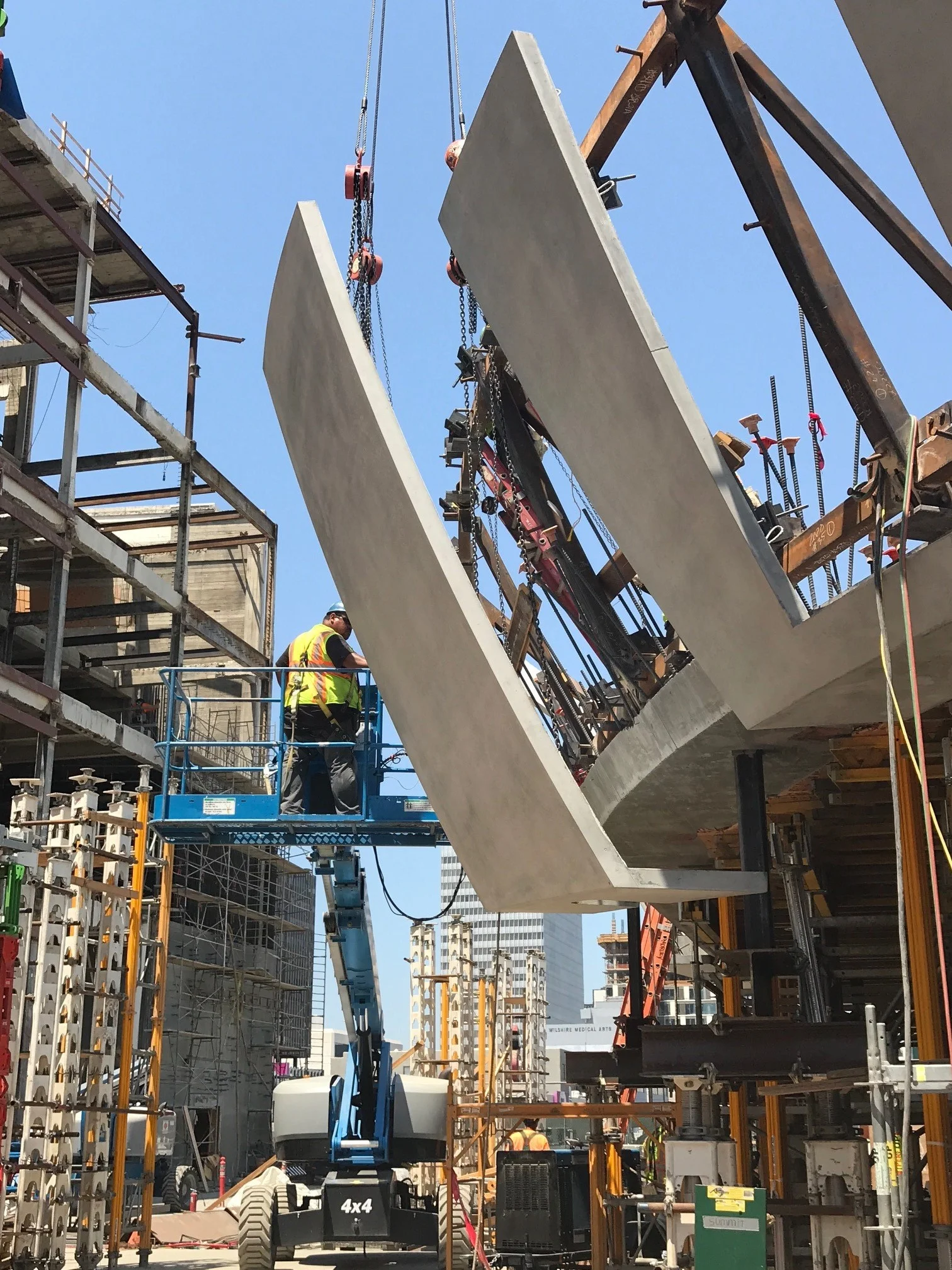

2) 곡면 프리캐스트 패널 & 샷크리트 일체화 공법

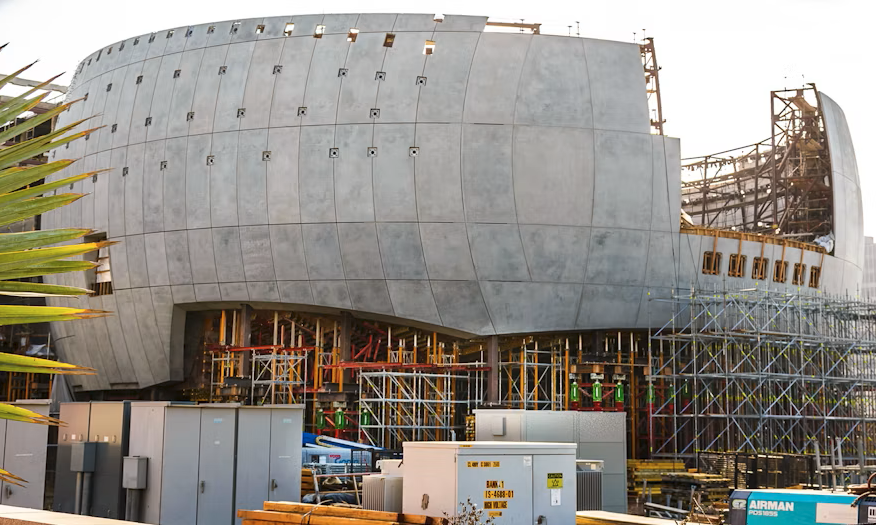

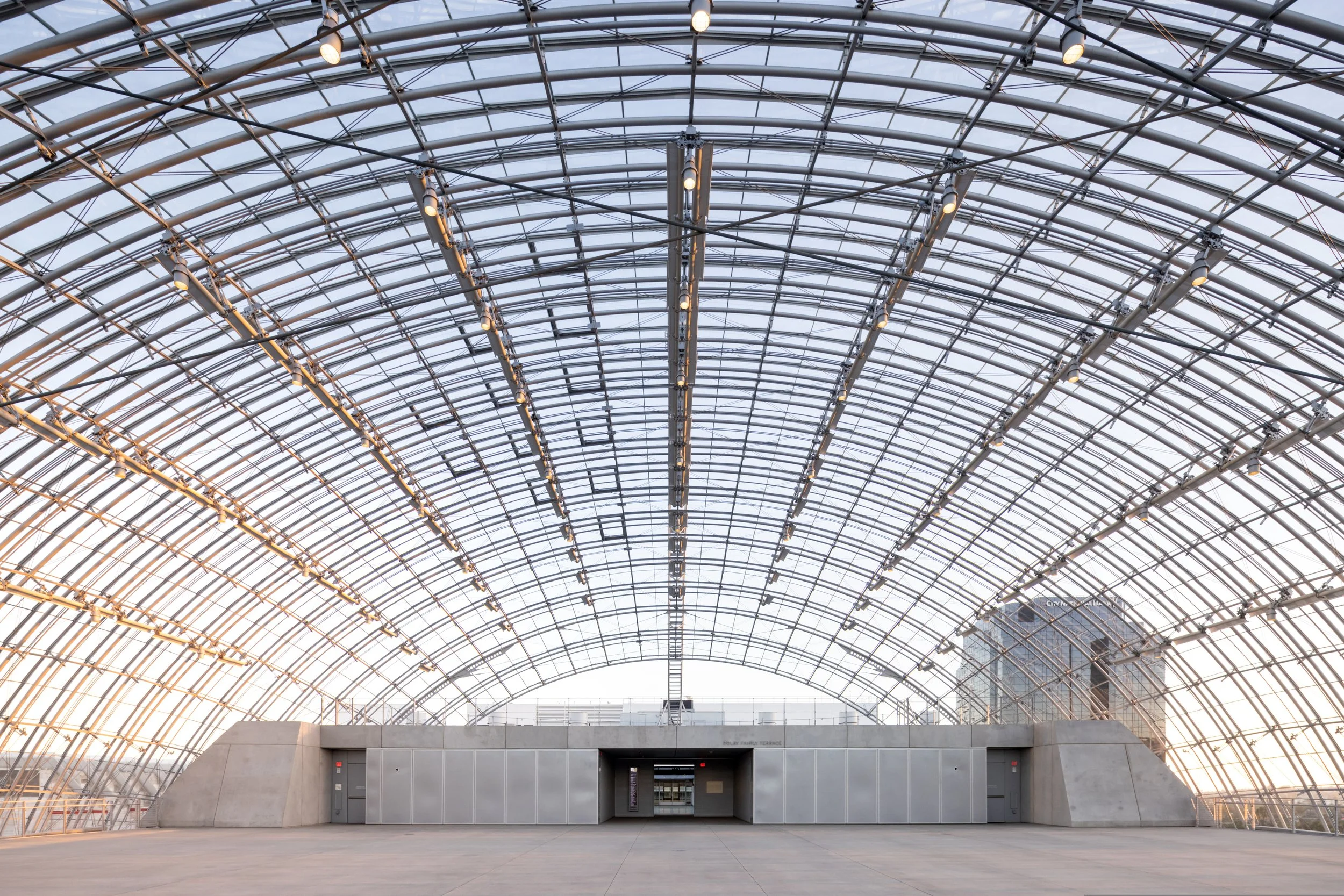

하부 드럼 파사드 면적 약 약 10,916 m² 를 형성하는 7,000 psi(약 48 Mpa) 고성능 곡면 프리캐스트 패널을 외장에 먼저 설치한 후, 이를 내부 숏크리트(Shotcrete) 타설용 영구 거푸집으로 활용하여 일체식 음향 방음 벽체를 구축했습니다. 상부 지붕에는 오스트리아산 이중 접합 저 철분 초투명 유리 1,500장(146개 이형 형상)과 350톤 규모의 케이블 인장 스틸 프레임이 세밀하게 배치되었습니다.
3) 3D BIM 간섭 검토 & 로드셀(Load Cell) 하중 모니터링
3차원 복잡 공간 내 MEP 덕트와 구조 파이프 간 간섭을 3D BIM 환경에서 100% 디지털로 검증하면서 공사가 진행되었고, 공사 중에는 총 130개 가설 벤트 중 15개 가설 벤트에 하중 감지 센서(Load Cell)를 장착하여 하중 이동을 실시간 추적했으며, 가설 벤트 해체 시 구체는 계산된 예측치(남측으로 0.5인치 이동, 0.75인치 처짐)대로 정확히 정착되었습니다.
4. Result & Insight: 스마트 건설과 DfMA가 시공의 미래다
2019년 여름 공사가 한창 진행되던 중 실제 LA 현장에 지진(1차 규모: 6.4, 2차 규모: 7.1)이 발생했을 때, 브릿지의 핀 피벗 구조와 면진 받침이 설계대로 작동하여 구조적 손상 없이 진동을 흡수해 기술 실증이 입증되었습니다.
아카데미 박물관 프로젝트는 단순한 형태적 화려함을 넘어, "탈현장 건설(OSC)과 DfMA(Design for Manufacturing and Assembly) 기반 사전 검증이 전제될 때 비정형 건축의 공기, 안전, 품질을 담보할 수 있다"는 정밀한 시사점을 제공합니다.
AI 시대가 도래하면서 다품종 소량 생산 방식의 비정형 건축 부재를 정밀하게 제조·조립하는 DfMA의 중요성은 더욱 커지고 있습니다. 비정형 건축의 성공은 현장의 우연이 아닌, 사전 제조 설계(DfMA)의 정밀함에서 시작됩니다.
📚 참고 문헌 (References)
- Buro Happold Engineering Project Report: Academy Museum of Motion Pictures
- Permasteelisa Group Facade Construction Technical Data
- Engineering News-Record (ENR): Base Isolation and Structural Analysis Articles
- Willis Construction Precast Concrete Panel Fabrication Report
