[New York Insight] 허드슨 야드, 건축을 넘어선 엔지니어링의 승리 (Feat. Simon Shim 미국 지사장)

안녕하세요. 위드웍스(WITHWORKS)입니다.

뉴욕 맨해튼의 서쪽 끝, 과거 철도 차량 기지였던 곳이 지금은 세계에서 가장 혁신적인 건축의 실험장이 되었습니다. 바로 허드슨 야드(Hudson Yards)입니다. 위드웍스의 미국 지사장인 Simon Shim 님이 이곳을 직접 방문하여, 화려한 외관 뒤에 숨겨진 공학적 디테일들을 포착했습니다.

오늘은 Simon Shim 지사장의 시선을 따라, 520 West 28th Street, The SHED, The VESSEL 세 가지 프로젝트를 파사드 엔지니어링 관점에서 분석해 봅니다.



1. 520 West 28th Street: 곡선의 미학, 공장에서 완성되다

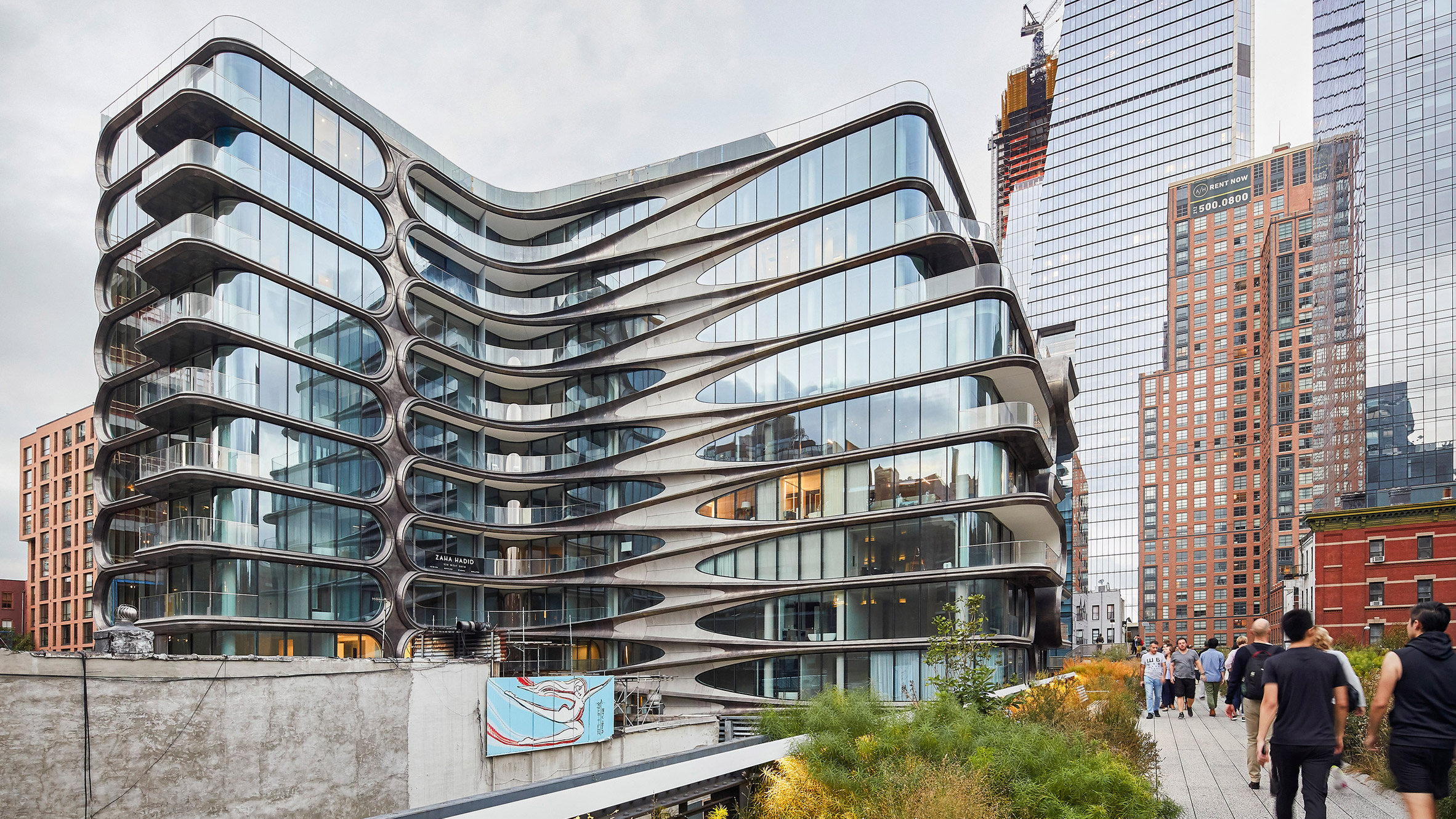

520 West 28th Street, designed by Zaha Hadid

첼시(Chelsea) 지역, 하이라인(High Line)을 따라 걷다 보면 자하 하디드(Zaha Hadid) 특유의 유선형 디자인이 돋보이는 건물을 마주하게 됩니다. 바로 520 West 28th Street입니다.

[Challenge & Solution]
이 건물의 핵심은 레이저 커팅된 스테인리스 스틸(Stainless Steel) 파사드입니다. 복잡한 3차원 곡면을 현장에서 용접하고 다듬는 것은 품질 관리 측면에서 거의 불가능합니다.

여기서 적용된 것이 바로 DfMA(Design for Manufacture and Assembly) 방식입니다. 필라델피아에 위치한 'M Cohen And Sons' 공장에서 정밀하게 용접하고 선조립(Prefabrication)한 뒤 현장으로 운송했습니다. 마치 거대한 조각품을 옮겨와 조립하듯 시공했기 때문에, 현장 오차를 줄이고 자하 하디드가 의도한 매끄러운 곡선을 완벽히 구현할 수 있었습니다.



2. The SHED: 움직이는 건축, ETFE의 가벼움

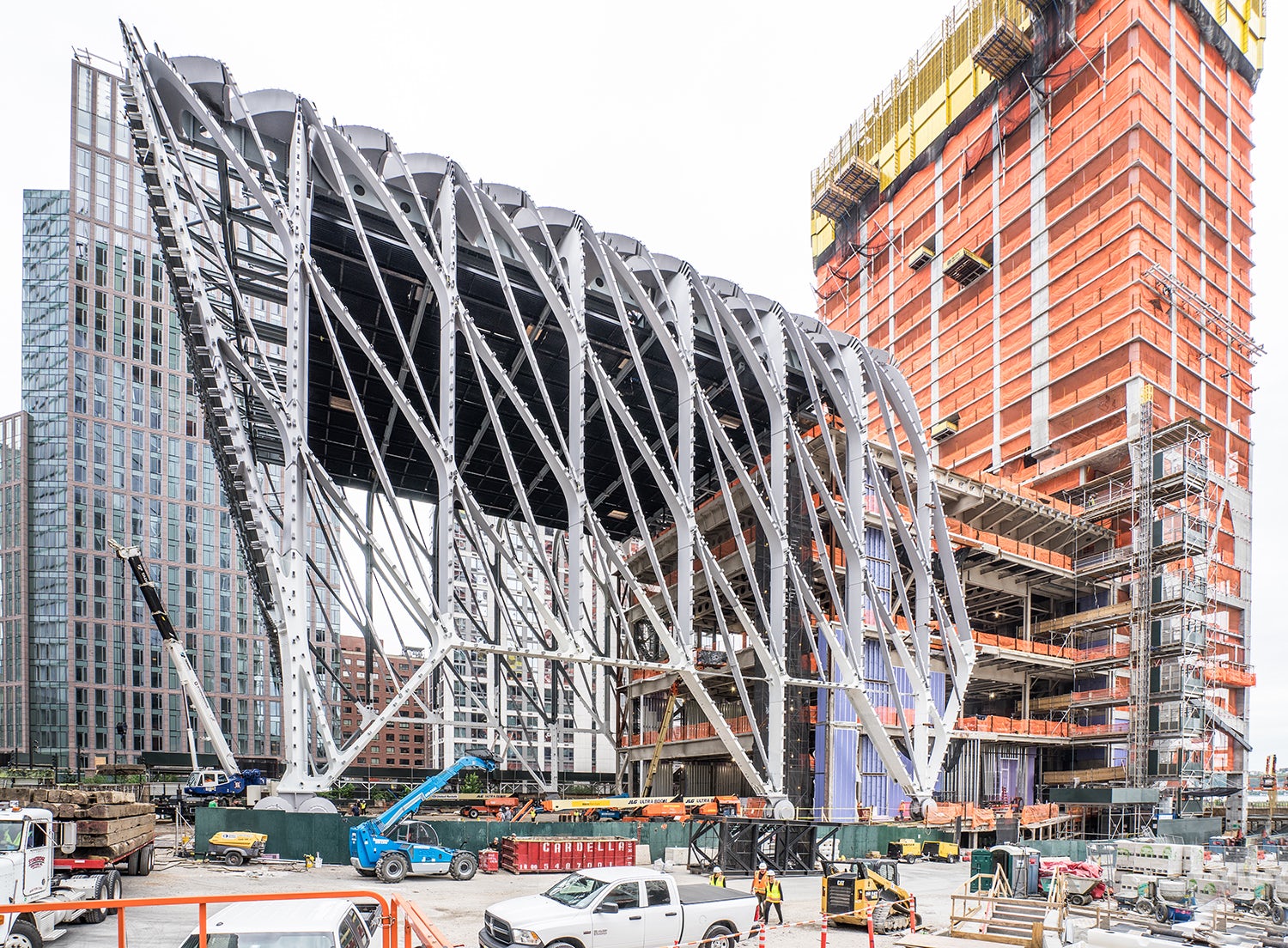

Twisted Tube 스틸 구조

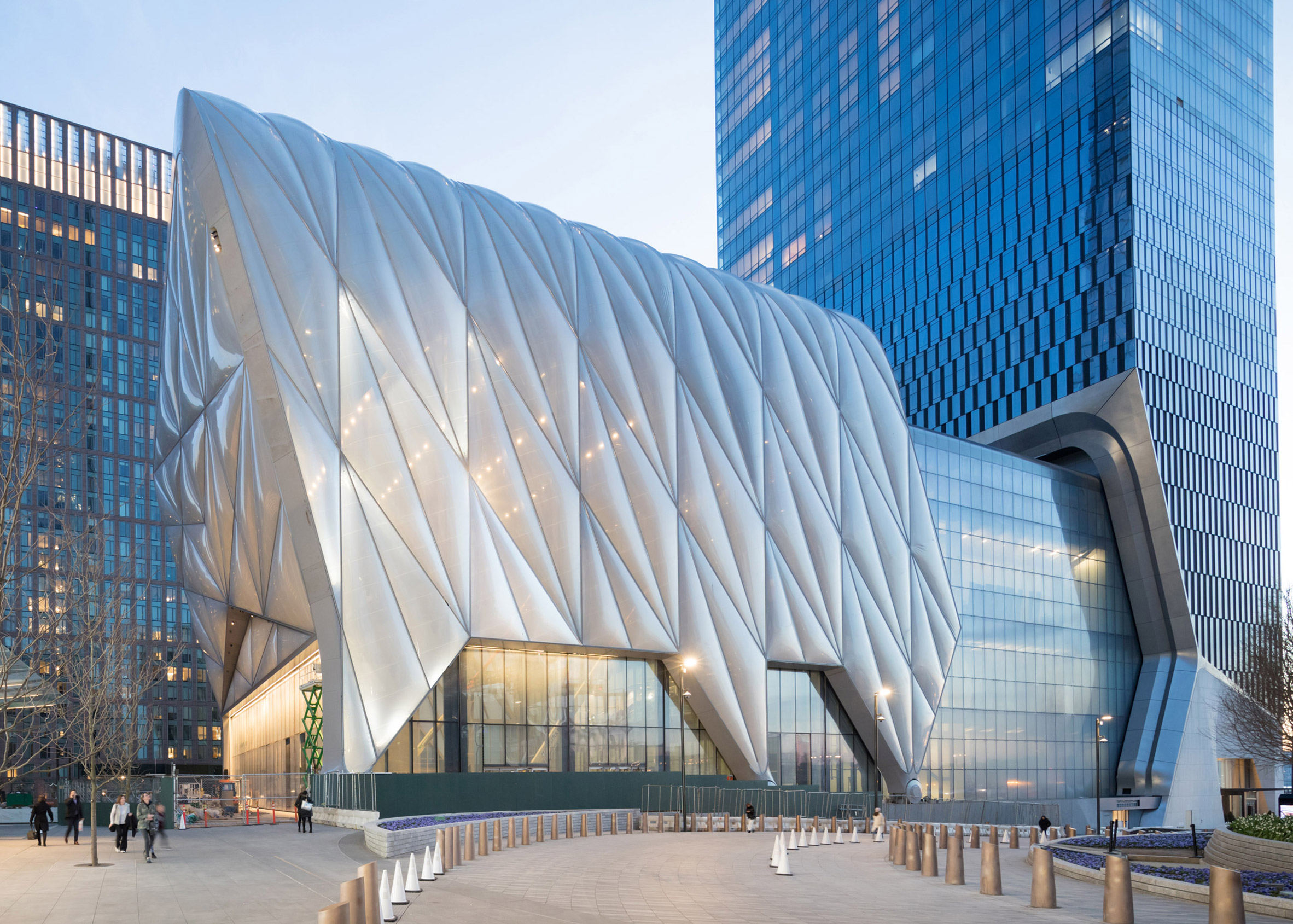

The SHED, designed by Diller Scofidio + Renfro



Diller Scofidio + Renfro가 설계한 The SHED는 단순한 문화 센터가 아닙니다. 뉴욕 최초의 '개폐식 건물(Retractable Building)'입니다. 필요에 따라 건물의 외피가 레일을 타고 움직이며 공간을 확장하거나 축소합니다.

[Technology Insight]
건물이 움직이려면 '무게'와의 싸움에서 이겨야 합니다.

• Rail System & Twisted Tube: 거대한 강철 구조물이 두 개의 선형 레일 위에서 팽창과 수축을 반복합니다. 비정형 마감재를 구조체에 한치의 오차도 없이 정밀하게 고정하기 위해서는 스틸 구조체가 외피면에 Nomla(법선) 방향으로 제작되어야 합니다. 위드웍스 DfMA 솔루션인 Twisted Tube와 같은 방식의 스틸 구조체 제조 방법으로 시공되었습니다.
• ETFE Cladding: 외장재로는 유리가 아닌 ETFE(불소수지 필름)를 사용했습니다. 유리보다 훨씬 가볍고 내구성이 뛰어나, 거대한 구조물이 이동할 때 하중 부담을 획기적으로 줄여줍니다.



3. The VESSEL: 벌집 구조와 진동 제어의 기술

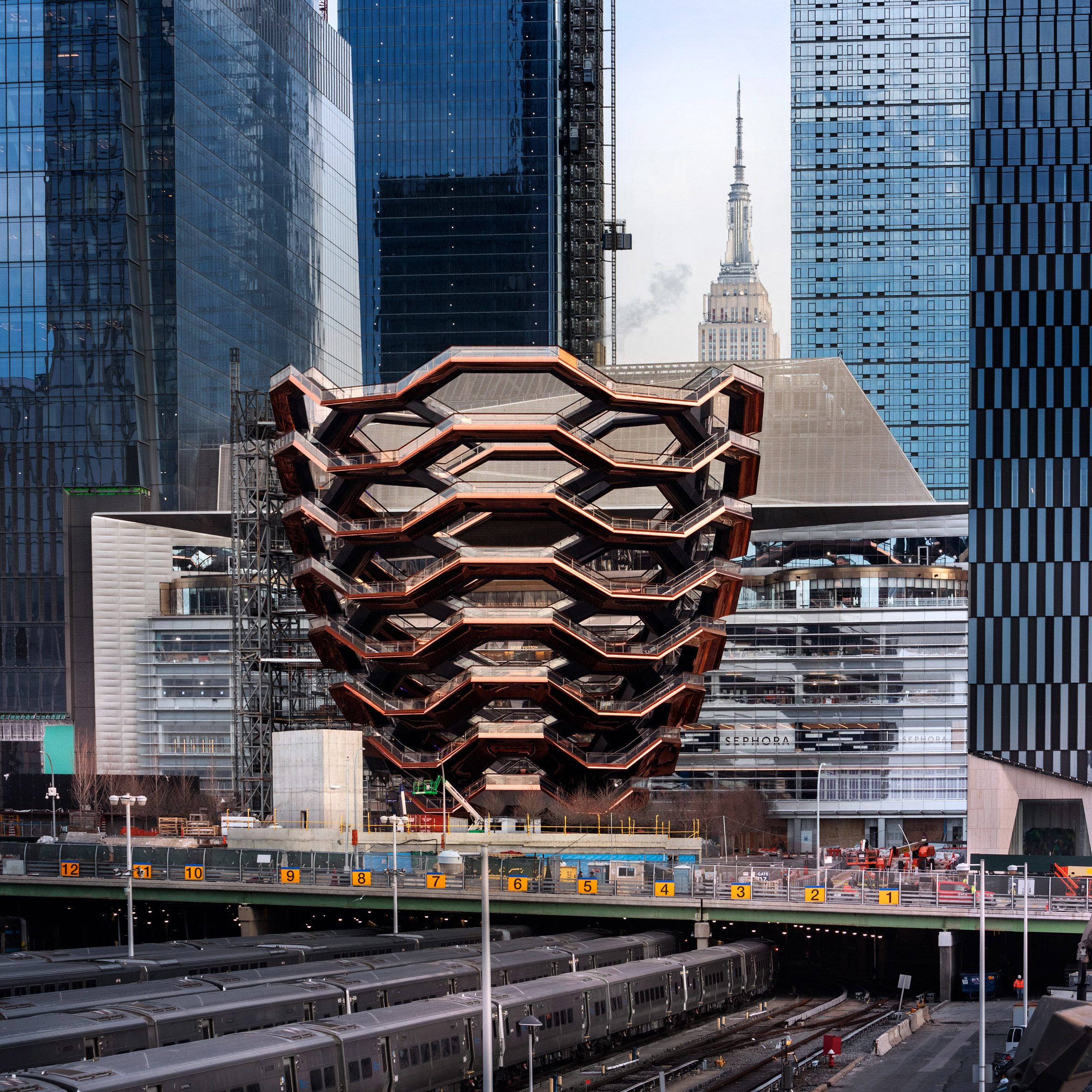

The VESSEL, designed by Thomas Heatherwick

영국의 디자이너 토마스 헤더윅(Thomas Heatherwick)이 설계한 The VESSEL은 인도의 계단식 우물(Stepwells)에서 영감을 받은 16층 높이의 전망대입니다. 154개의 계단, 2,500개의 스텝, 80개의 층계참이 얽혀 마치 거대한 벌집(Honeycomb)을 연상시킵니다.



[Structural Insight]
구리(Copper)로 마감된 이 아름다운 구조물은 사람이 직접 오르내리는 '정글짐'과 같습니다. 이때 가장 큰 기술적 난제는 '진동(Vibration)'입니다. 1,000명의 사람이 동시에 움직일 때 발생하는 공진을 막기 위해 동조 질량 감쇠기(Tuned Mass Dampers, TMD), 제진장치가 구조물 곳곳에 숨겨져 있어 구조적 안정성을 확보했습니다.

Simon Shim's Note:
"허드슨 야드의 건축물들은 단순한 디자인의 경연장이 아닙니다. 공장에서 제작된 모듈을 현장에서 정밀하게 조립하는 DfMA 기술, 가볍고 강한 신소재의 활용, 그리고 구조적 안전을 위한 감쇠 기술까지. 현대 파사드 엔지니어링이 도달할 수 있는 가장 높은 수준을 보여줍니다."



Result: 영감을 현실로 만드는 힘

뉴욕의 허드슨 야드는 우리에게 중요한 메시지를 던집니다. 아무리 혁신적인 디자인도 이를 구현할 엔지니어링 기술(BIM, DfMA, 스마트 시공)이 뒷받침되지 않으면 종이 위의 그림에 불과하다는 것입니다.



위드웍스는 한국의 허드슨 야드를 꿈꿉니다. 복잡한 비정형 디자인을 마주했을 때, "불가능하다"고 말하기보다 "어떤 기술로 풀어낼까"를 먼저 고민합니다.
