비정형 건축에서 유리와 철골이 결합하여 이뤄내는 3차원 자유곡면은 미학적 극치를 보여주는 동시에, 설계 및 제작 단계에서 가장 가혹한 구조적·생산적 성능 검증을 요구합니다. 특히 곡면 구조의 모든 기하학적 접점이 집중되는 '연결점(Node, 노드)'의 엔지니어링은 비정형 건축의 실현 가능성을 판가름하는 척도가 됩니다.
글로벌 건설 기술 동향을 조명하는 '5월 유리 파사드 시리즈'의 세 번째 프로젝트로, 슬로바키아 브라티슬라바에 위치한 랜드마크 쇼핑몰 보리 몰(Bory Mall)의 '토네이도(Tornado)' 루프 구조물을 정밀 분석해 보았습니다. 본 보고서에서는 보리 몰에 적용된 5축 CNC 밀링 공법의 공학적 성과와 구조 분석 메커니즘을 규명하고, 현대 비정형 공법이 직면한 물리적 한계 및 이에 대한 국내외 대안 기술의 발전상을 고찰해 보고자 합니다.
1. Challenge: 비선형 토네이도 기하학의 물리적 난제

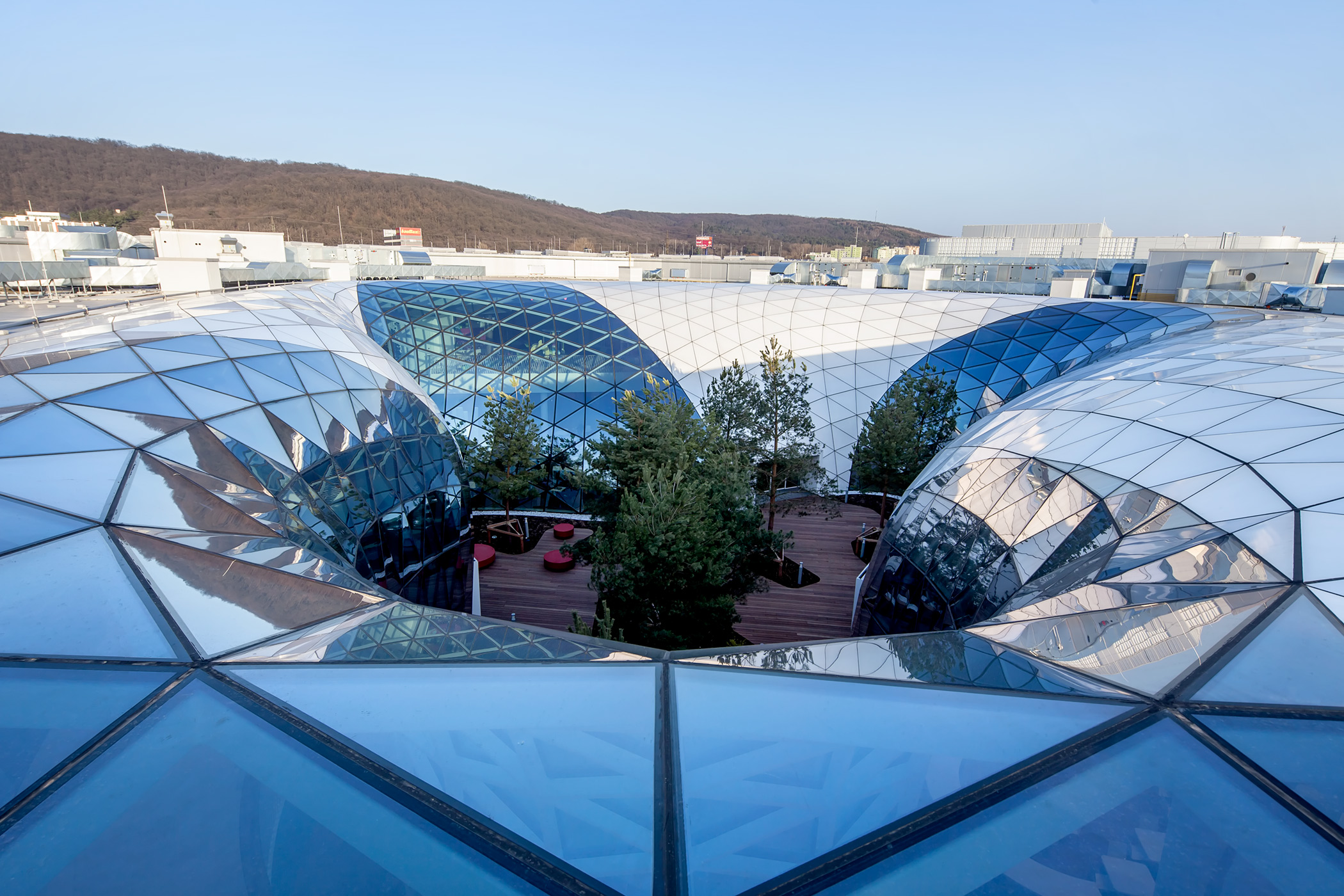

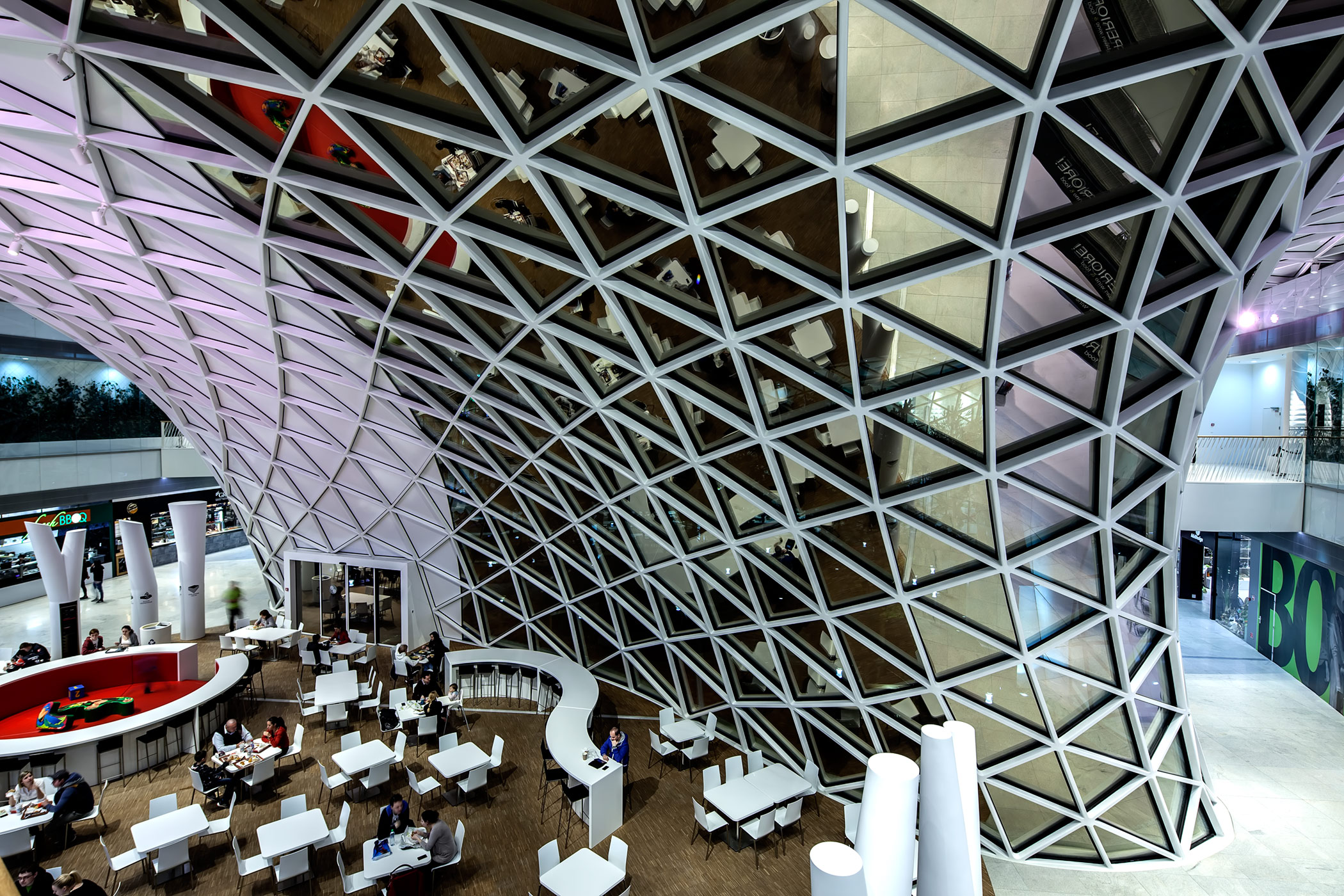

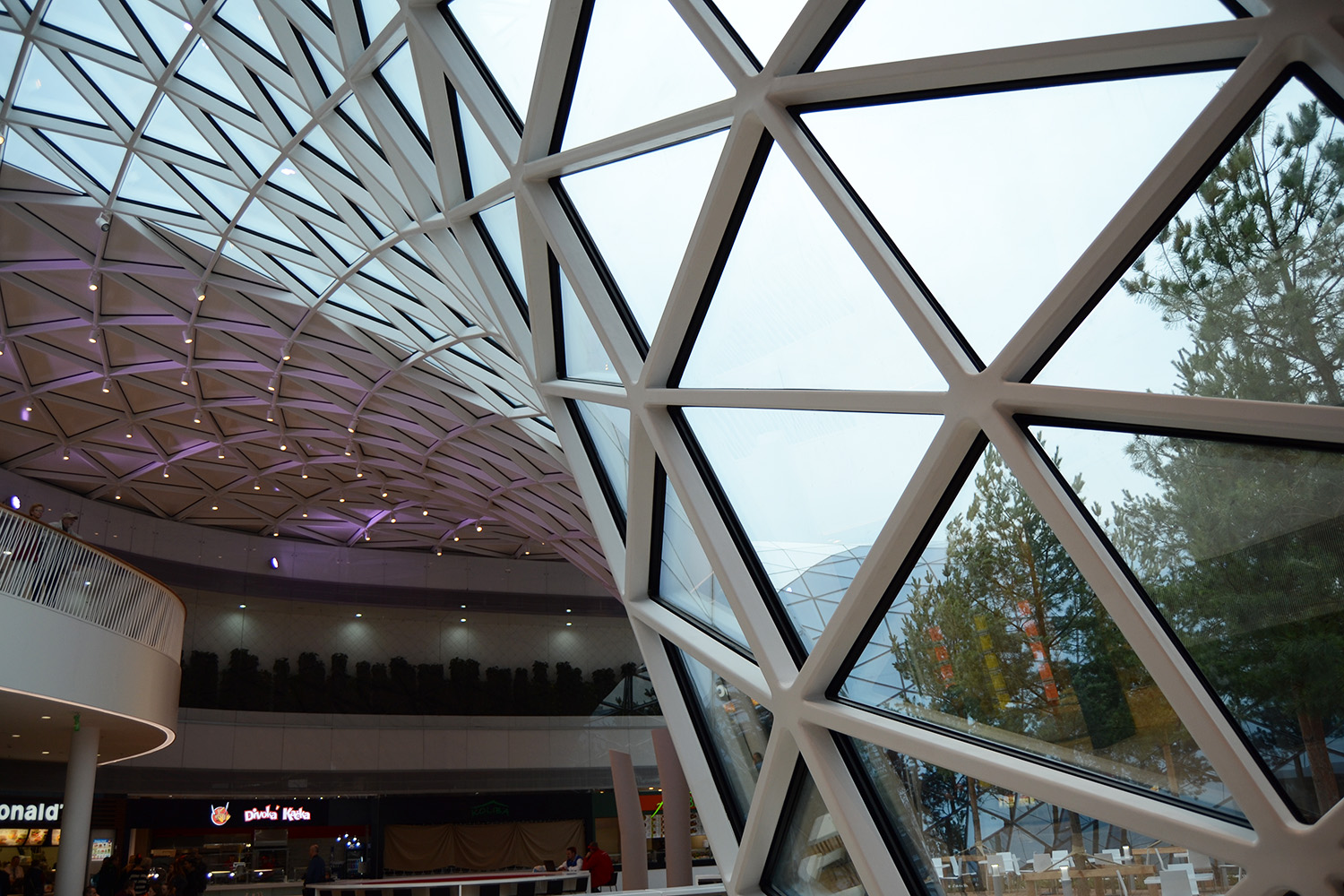

세계적인 이탈리아 건축가 마시밀리아노 푹사스(Massimiliano Fuksas)가 설계한 보리 몰의 중앙 광장 루프는 상·하부 바닥 레벨을 깔때기 형태로 흐르듯 연결하는 비대칭형 비정형 그리드쉘(Gridshell) 구조로 계획되었습니다. 구조 엔지니어링을 담당한 Knippers Helbig의 기술 리포트에 따르면, 설계 및 시공 시 해결해야 했던 핵심 난제는 크게 세 가지로 요약할 수 있습니다.
첫째, 곡률 분배에 따른 부재 단면의 이형화 제어입니다.
하부 기둥 구간은 수직에 가까운 가파른 경사면을 형성하지만, 상부로 갈수록 완만해져 거의 수평면에 가까워지는 기하학적 형태를 보입니다. 이로 인해 부재가 분담해야 하는 하중의 불균일성이 극대화되었습니다. 보행자 시야가 집중되는 하부 구역의 개방감을 극대화하기 위해 기둥 부근에는 120×70mm의 매우 슬림한 각형 강관(RHS)이 배치된 반면, 상부의 고응력 지지부 구간에는 처짐과 휨모멘트에 저항할 수 있도록 180×76mm의 깊은 각형 강관이 적용되어 상이한 단면을 가진 이종 강관들의 치수 전이가 불가피하게 발생하였습니다.
둘째, 접합 강재의 저온 취성 파괴(Brittle Fracture) 제어입니다.
동유럽의 가혹한 동절기 환경을 감안할 때, 접합 노드를 지탱하는 대형 솔리드 강재 블록이 저온 하에서 연성을 상실하고 순간적으로 파괴되는 취성 거동을 철저히 제어해야 했습니다. 이는 유럽 표준 규격인 EN 1993-1-10(재료 인성 및 두께 방향 특성 요구조건)에 의거하여 매우 엄밀한 구조 및 재료 역학적 계산 검증을 요구하는 작업이었습니다.
셋째, 가식적인 구조 부재(Gusset Plate, 보강판)의 노출 최소화입니다.
비정형 구조의 연속성을 유지하기 위해서는 돌출형 강판이나 접합 볼트 헤드가 외부로 드러나지 않는 '무접합선 접합(Invisible Joint)'의 구현이 필수적이었으나, 극도로 꼬인 비선형 각도 속에서 이를 엔지니어링적으로 실현하는 일은 정밀한 제작 디테일 없이는 불가능에 가깝다는 평가를 받았습니다
2. Solution: 5축 정밀 CNC 솔리드 강재 밀링 가공 분석
구조 설계팀인 Knippers Helbig과 비정형 전문 시공사 Metal Yapi는 이에 대한 해법으로 전통적인 용접 방식 대신 제조 엔지니어링 기반의 DfMA(Design for Manufacture and Assembly) 공법을 전격 도입하였습니다. 그 핵심 기술은 'S355 솔리드 강재 블록의 정밀 5축 CNC 밀링 가공'입니다.
하나의 거대한 S355 강재 블록을 3차원 데이터 모델과 일치하게 컴퓨터로 깎아내는 이 절삭 가공 기술은 기하학적 부정확성을 완벽하게 소거하고 구조적 성능 신뢰도를 극한으로 끌어올리는 효과를 제공해 주었습니다.
1) 연속적인 외곽 전이 및 볼트 매립
120mm 부재와 180mm 부재의 단면 전이 구역(Transition Zone)에서, CNC 밀링 노드가 부드러운 필렛(Round) 처리를 이루며 치수가 서서히 커지도록 절삭 가공되었습니다. 강관의 단차를 외벽 면과 일치시켰으며, 노드 내부에 고인장 M20 볼트 탭을 형성하여 강관 부재 내부에서 기계식 볼팅 결합이 완료되도록 정교하게 설계하였습니다. 그 결과 외부에서는 결합부가 보이지 않는 볼트 은폐형 파사드 조립을 성공적으로 실현하였습니다.
2) EN 1993-1-10 기준 강재 매칭 사양 설계
엔지니어링 팀은 비선형 시뮬레이션을 통해 최소 설계 환경 온도인 0℃ 이하에서의 극한 하중 조합을 완벽히 검증하였습니다. 두꺼운 노드의 내부 응력 분배 성능 및 인성 한계를 산정한 결과에 의거하여, 두께별로 맞춤형 강재 등급을 정밀하게 분리 배정하는 구조 최적화를 달성하였습니다
| 구간 분류 | 하부 완충 구역 (Base Zone) | 상부 고강도 구역 (Top Zone) |
| 주요 강관 단면 규격 | 120 × 70 mm (RHS 각형강관) | 180 × 76 mm (RHS 각형강관) |
| CNC 솔리드 강재 등급 | S355 K2 (저온 내충격 고성능강) | S355 NL (극저온 보증 세립 표준강) |
| 접합 및 가공 메커니즘 | M20 기계가공 탭 적용 볼팅 접합 | 고부하 전달 영역 현장 정밀 완전용입 용접 |
3. 솔리드 노드의 정밀 제작 및 현장 조립
보리 몰의 ‘토네이도’ 파사드는 기하학적 난제를 극복하기 위해 설계 단계에서의 컴퓨터 시뮬레이션 데이터가 공장 제작과 현장 조립 과정으로 직결되는 완벽한 DfMA 통합 파이프라인을 구축하였습니다
1) 노드 제작의 가공 기준점(Reference Point) 설계
솔리드 강재 블록을 CNC로 밀링 할 때 가장 중요한 과제는 기하학적 정밀도를 기계적으로 고정하는 일이었습니다. 가공 시 노드 상단에 의도적으로 milling 고정용 원형 기준 평면(Circular non-milled surface)을 형성하여 절삭 장비에 노드를 흔들림 없이 고정하고 3D 기하학의 좌표 참조 원점으로 삼았습니다. 이 기준 면은 가공 완료 후 유리 glazing 하부에 숨겨지도록 정교하게 배치되어 외부 시각적 연속성을 해치지 않으면서도 제작 오차를 최소화하는 이중의 성과를 거두었습니다.
2) 변위에 대응하는 정교한 지점(Support) 설계
구조물은 하부 콘크리트 옹벽 라인과 상부 슬래브 라인에 지지되는 연속 Perimeter 지지 메커니즘을 가집니다. 하부 베이스 링은 온도 팽창과 문 개구부 구조에 기인하는 변위를 자유롭게 수용할 수 있도록 슬라이딩 지점(Sliding support)을 주축으로 구성하되, 출입문 좌우측 단 2개소에만 고정 지점(Fixed point)을 배치하여 전체 거동을 통제하였습니다.
특히 상부 콘크리트 슬래브 캔틸레버 구간의 처짐 편차와 독립적인 4개의 신축 조인트(Dilatation zones)에 의한 ±25mm 수준의 수평 변위에 능동적으로 유연하게 대응하기 위해, 슬래브 Edge에 지지되는 상부 노드들의 수평 구속을 완전히 해제하는 정밀 릴리즈(Release) 엔지니어링을 설계하여 온도 팽창 및 슬래브 편차에 따른 불필요한 내부 응력 전달을 차단하였습니다.
3) 단계별 가설재(Stepped Falsework)를 활용한 입체 시공
파사드 설치는 쇼핑몰 내부 마감 공사가 이미 시작된 극한 상황 속에서 유체 방수가 완료될 때까지 신속하고 안전하게 진행되어야 했습니다. 시공팀은 중앙부의 기하학적 단차에 맞춰 단계별 가설재(Stepped falsework, 비계 및 동바리 시스템)를 입체적으로 설치하였습니다.
모든 부재와 노드가 공장에서 완전 프리패브(Prefabrication) 방식으로 사전 가공되어 오차가 거의 없었기 때문에 가설 구조물에 일일이 매달아 지지할 필요 없이, 공장에서 제작된 수평 보강관과 볼트 노드를 활용해 현장에서 **수직 분할 세그먼트(Vertically sliced segments)** 단위로 자립식 조립을 빠르게 실행해 나갈 수 있었습니다. 조립 고정이 끝난 후 고하중 구간의 정밀 용접 접합이 이어졌으며, 용접 부위의 코팅 및 국부 방청·내식 마감은 현장 도장 솔루션을 통해 철저히 보강되었습니다.
4. CNC 밀링의 물리적 한계와 3D 프린팅 기술을 활용한 스마트노드
보리 몰의 5축 CNC 밀링 노드 공법은 비정형 유리 파사드의 품질을 비약적으로 끌어올린 혁신적 사례이지만, 동시에 현대 비정형 공법이 극복해야 할 명확한 물리적 및 경제적 임계점 또한 보여주고 있습니다.
특히 유리면의 각도 편차가 극심하고 예각 접합이 입체적으로 중첩되는 비정형 구조물에서는 기하학적으로 **'다면체 꼭지점 탈락현상'**이 강하게 발생합니다. 이러한 상태에서 솔리드 결합을 억지로 성립시키려면 모든 각도를 받아내기 위해 노드의 외곽 크기가 비정상적으로 거대해져야 합니다. 이 경우 솔리드 가공 노드를 채택하는 것은 공학적으로 심각한 자가당착에 부딪히게 됩니다. 가공해야 할 금속의 볼륨이 커질수록 밀링 가공에 상상을 초과하는 비현실적인 시간이 소요될 뿐만 아니라, 조립 후 완공된 노드의 자중이 위드웍스의 스마트 노드 대비 **두 배 가까이 증가**하여 건물 전체의 구조적 안전성을 저해하고 자중을 가중하는 최악의 결과를 낳기 때문입니다.

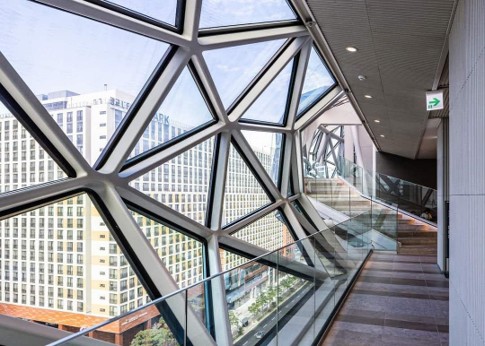

실제로 국내 비정형 파사드의 기념비적 프로젝트인 **광교 갤러리아 백화점(Galleria Gwanggyo)**의 다면적 유리 루프(Loop)를 엔지니어링 설계할 당시, 위드웍스는 보리 몰의 공법을 벤치마킹하여 '솔리드 CNC 밀링 노드' 방식을 1차 대안으로 설정하고 정밀한 실물 검토 및 목업 제작을 수행한 바 있습니다.

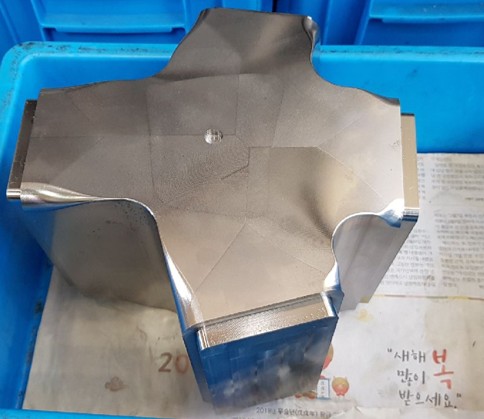

당시 위드웍스가 광교 프로젝트의 기하학적 특성을 반영해 단 4개의 프레임 부재만을 결합하는 단순한 구조의 솔리드 노드 테스트 샘플을 실제로 제작해 보았습니다. 그러나 그 결과는 비정형 공정의 심각한 한계를 명백히 입증해 주었습니다. **단 하나의 이형 노드를 CNC 밀링 머신으로 절삭하는 데에만 장장 일주일(7일)의 가공 시간**이 순수하게 소비되었기 때문입니다.
게다가 가공을 위해 투입한 **원재료는 100kg에 달하는 대형 강재 블록이었으나, 밀링 가공 완료 후 깎여 나와 실제 조립에 사용된 노드의 순수 중량은 겨우 40kg**에 불과했습니다. 원자재의 무려 60%인 60kg에 달하는 고급 강재가 쓸모없는 칩(Chip) 조각으로 깎여 나가 버려진 것입니다. 이는 엄청난 원자재 조달 손실과 제작 공기 지연을 유발하여 상용 비정형 프로젝트에서는 도저히 채택할 수 없는 **매우 비경제적이고 비현실적인 방식**임이 객관적으로 증명되었습니다..

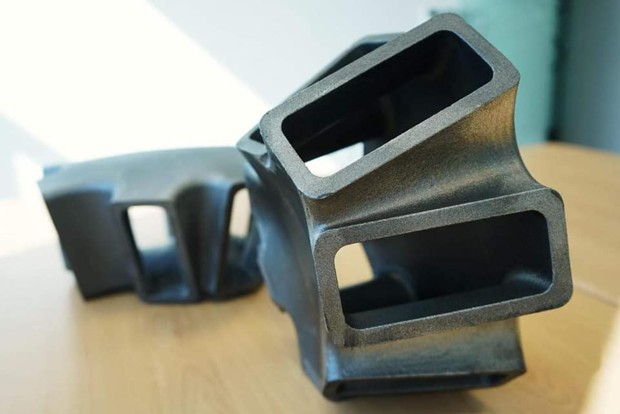

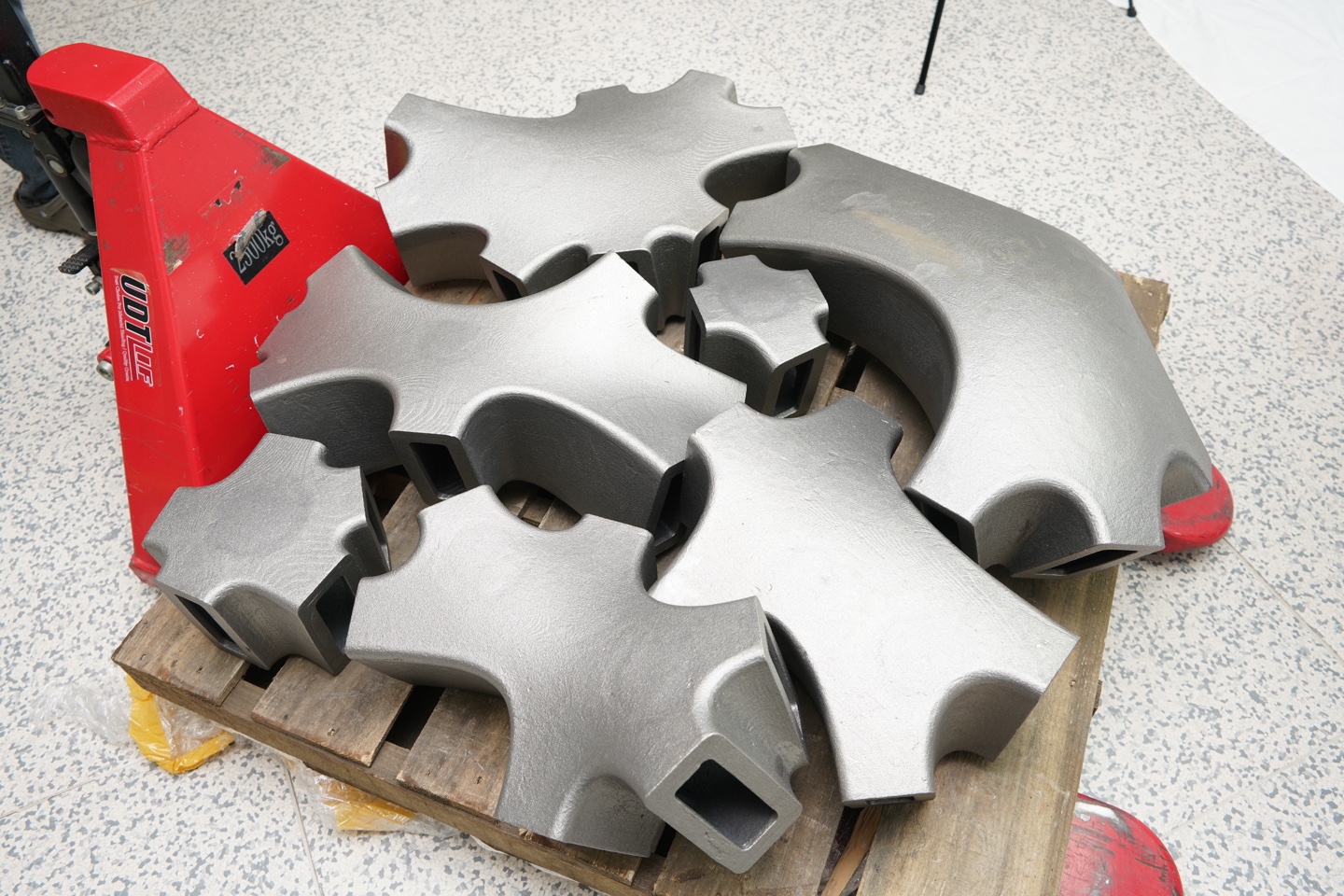

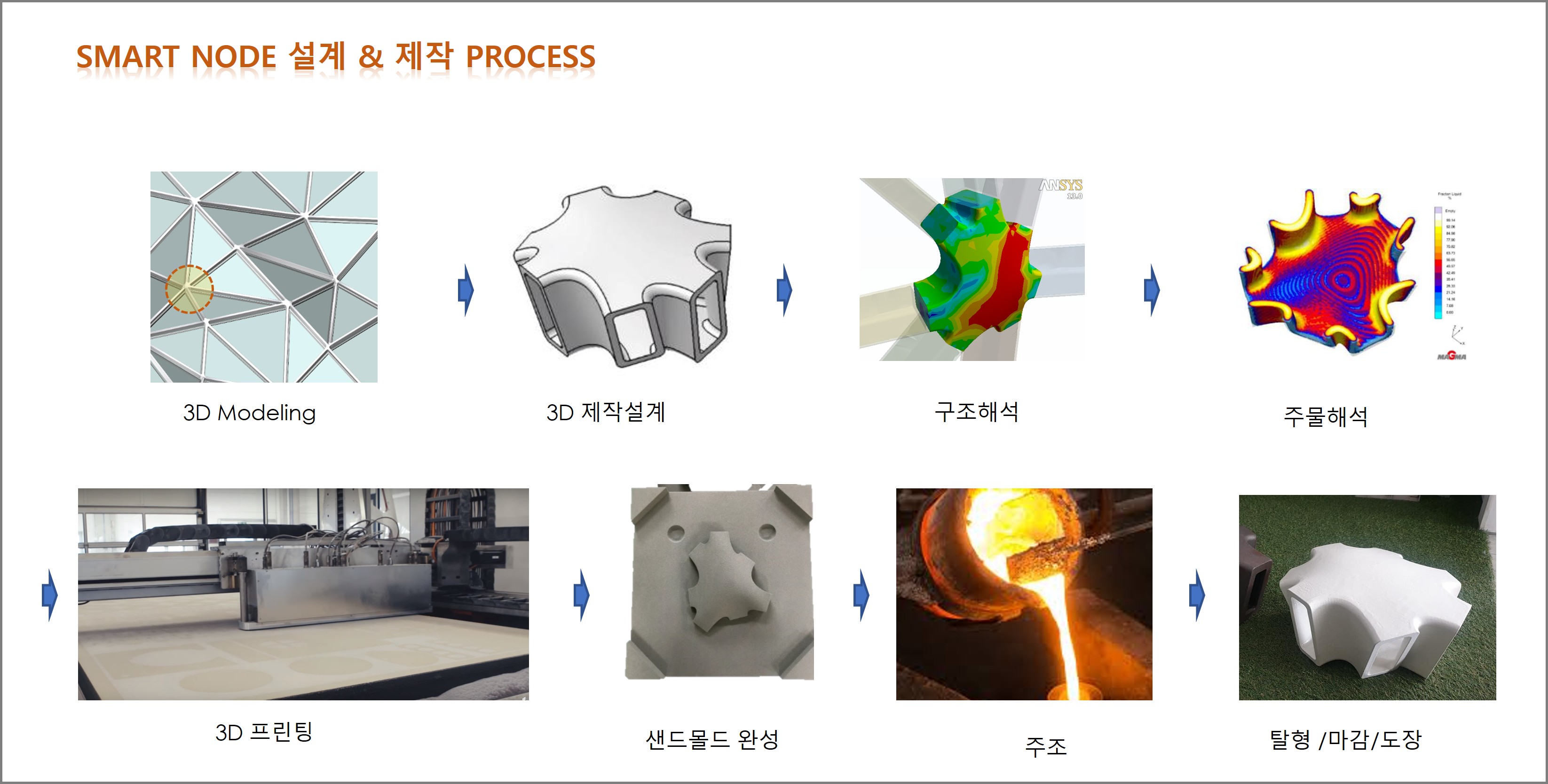

위드웍스는 기계적 절삭 방식에서 벗어나, 금속 적층 제조(Additive Manufacturing) 기술을 정밀 기계 주조 메커니즘과 연계한 '3D 모래 몰드 정밀 정형 주스팅' 특허 공법을 정립하였습니다. 이 기법은 공구 가공 경로의 제한을 전혀 받지 않으므로, 유리 각도의 진폭이 아무리 좁고 예각이 깊게 형성되더라도 형태적 제약 없이 완전무결한 접합 기하학을 그대로 실물화할 수 있습니다.
동시에 내부 구조 분석을 바탕으로 고응력 영역에만 금속 두께를 밀집시키고 불필요한 영역은 비워내는 **속이 빈 중공(Hollow) 구조 제어**를 통해 구조적 지지 성능과 유연성은 극한으로 향상하면서도, 기존 솔리드 철골 노드 대비 **자중을 무려 30% 이상 초경량화**하여 자중 분담 효율성 및 공사 조립 원가 절감 면에서 완벽한 공학적 해답을 안겨주었습니다.
5. Result & Insight: 'AI 시대의 도래와 3D 프린팅 스마트 노드의 가치'
해외의 기념비적인 비정형 파사드 건축물인 슬로바키아 보리 몰의 사례 분석을 통해 우리는 한 가지 강력한 공학적 시사점을 도출할 수 있습니다. 3차원 유기적 설계의 완벽한 물리적 현실화는 단순히 그래픽 데이터의 정교함에 머무는 것이 아니라, 구조 부재들이 한 점으로 만나는 '접합 기술(Node Engineering)'의 한계 극복에서 완성된다는 점입니다.
특히 최근 생성형 AI 기술의 비약적인 발전에 따라, 건축 분야에서는 인간의 직관적 상상력의 경계를 뛰어넘는 복잡하고 유기적인 비정형 디자인이 실시간으로 도출되고 있습니다. 이와 같은 AI 시대에는 건축 디자인 분야에서 유례없는 대대적인 변화와 파격이 예견되는 만큼, 이를 완벽하게 실현하기 위해 구조적 제약이 없고 경량화에 탁월한 3D 프린팅 및 스마트 노드 기술의 활용도와 가치는 앞으로 더욱 압도적으로 높아질 것으로 전망됩니다.
과거의 5축 CNC 강철 절삭이 비정형 구현의 1세대 혁신을 이끌었다면, 기하학적 형태의 한계를 완전히 해방시킨 위드웍스의 3D 프린팅 스마트 노드 솔루션은 설계 최적화(Optimization)와 스마트 시공 공법이 나아가야 할 진정한 차세대 기술적 표준을 확립해 나가고 있습니다. 비정형 조형의 실현을 넘어 제작 효율성과 경제성까지 동시에 충족하는 3D 적층 엔지니어링의 무궁무진한 미래에 독자 여러분의 지속적인 성원과 관심을 부탁드립니다.
