"상상은 자유롭지만 실현은 치밀해야 합니다. 투시도보다 더 완벽한 현실을 만든 젠틀몬스터 사옥 엔지니어링 리포트."
성수동 젠틀몬스터 신사옥은 비정형 건축 설계가 실물 시공 단계에서 시각적·구조적 무결성을 유지한 대표적인 사례입니다. 본 프로젝트는 초기 설계안의 조형미를 물리적으로 완벽히 구현하기 위해 고도의 엔지니어링 기술이 투입되었습니다. 특히 위드웍스에서 진행한 고층부 캔틸레버(Cantilever) 구간은 구조적 안정성과 정밀 시공의 핵심 지점입니다.
비정형 건축물은 중력 하중 및 외력에 의한 변형 가능성이 높으며, 이를 극복하기 위해 위드웍스는 두께 20mm UHPC 패널과 시공 디테일에 대한 철저한 구조 검증을 진행하였습니다. 렌더링을 압도하는 실물 완성도는 운이 아닌, 재료의 특성을 고려한 최적화 공법과 정밀한 수치 제어의 결과물입니다.
📌 프로젝트 개요: 성수 젠틀몬스터 신사옥
- 📍 위치: 서울시 성동구 성수동 2가 260-1 번지
- 🏢 규모: 지하 5층 / 지상 14층 (연면적 약 37,000㎡)
- 📐 설계: 더시스템 랩 건축사사무소
- 🛠 시공: KCC 건설
- 🧱 주요 마감재: THK 20mm 건식 UHPC 패널 (국내 최대 면적)
- ⚙️ 파사드 엔지니어링: 위드웍스(WITHWORKS)
1. Challenge: 상상(투시도)만으로는 담을 수 없었던 구조적 안정성
원 설계도면은 10mm 두께의 FC 패널로 설계되어 있었지만, 고층부의 강력한 풍하중(Wind Load)과 진동에 의한 피로하중에 대해 10mm라는 두께는 구조적 데이터가 부족했습니다. 특히 석재 시공에서 쓰이는 일반적인 '언터컷 스프링 앵커'로는 얇은 패널의 안전성을 담보할 수 없었습니다.
2. Solution(1): 20mm UHPC와 특허받은 '선매입 앵커'

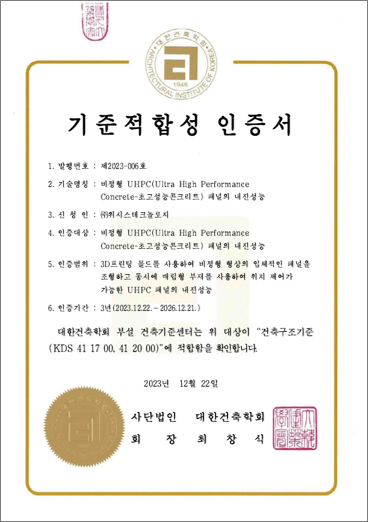

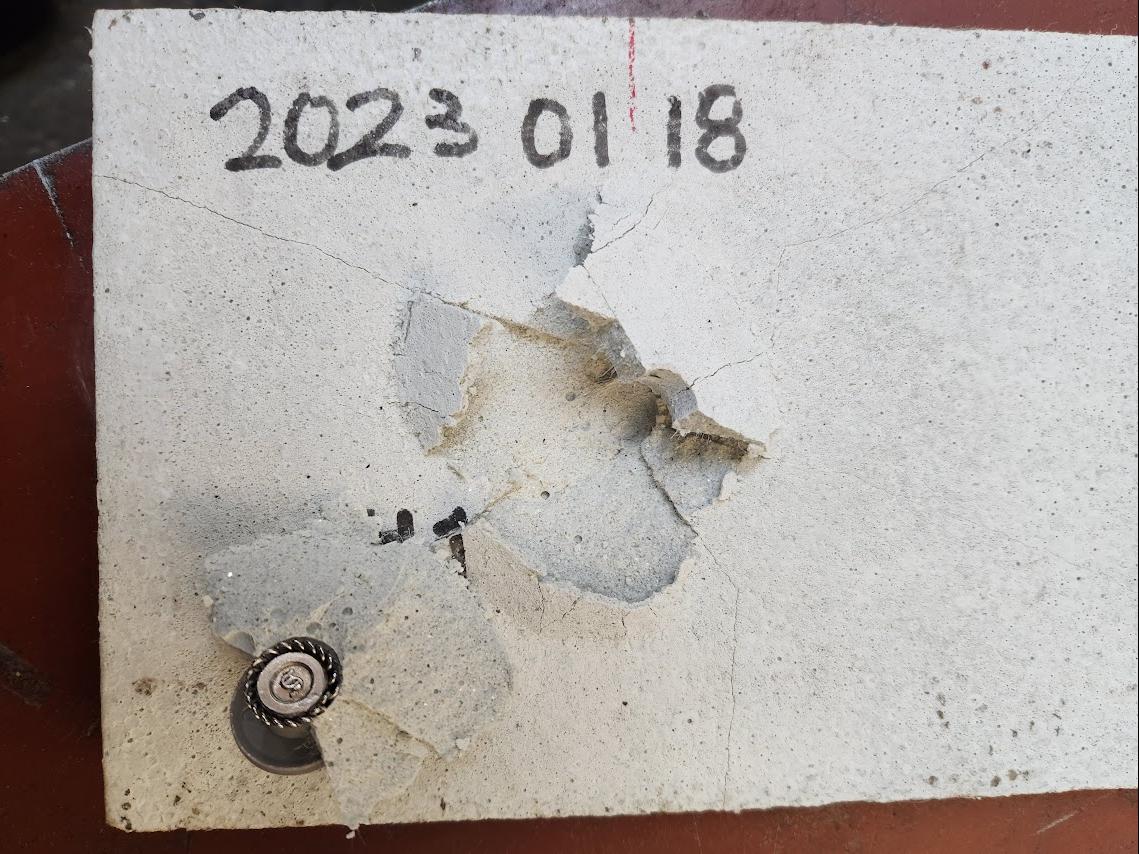

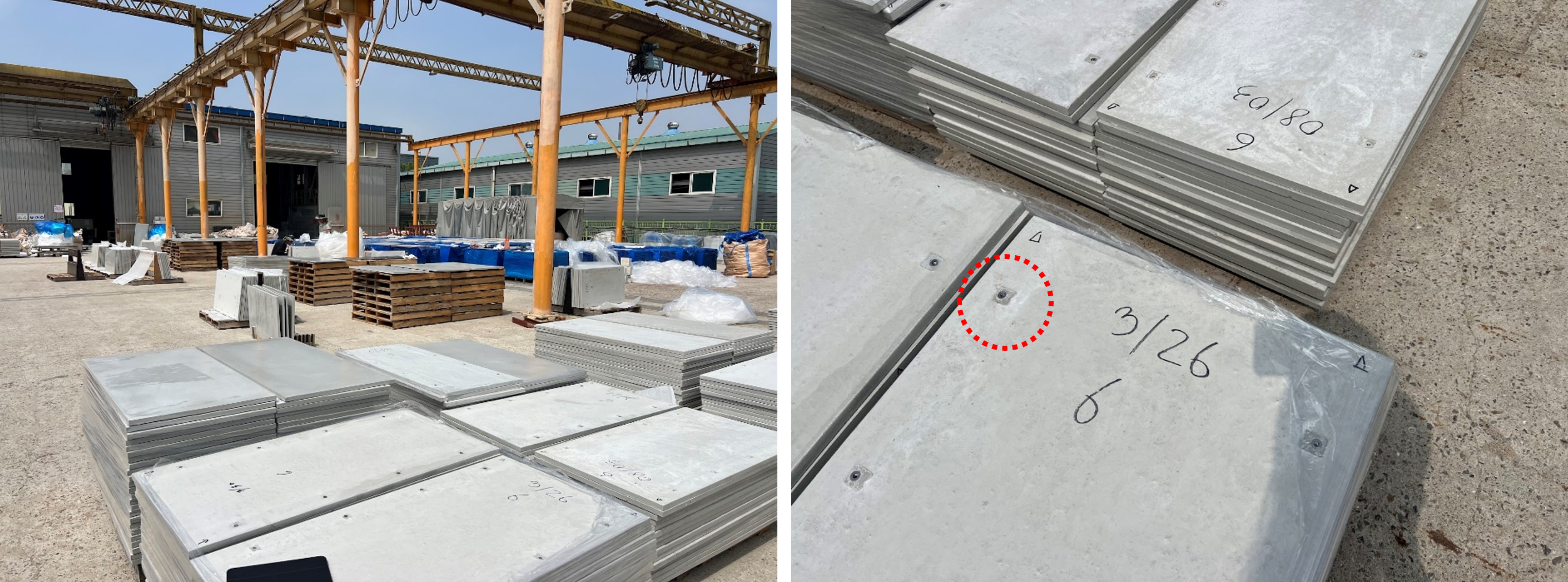

위드웍스는 직접 언터컷 스프링 앵커 구조 실험을 단행했습니다. 실험 데이터는 냉정했습니다. 20mm 이하의 UHPC에서도 기존 방식은 구조 성능이 부족했습니다. 이에 위드웍스는 제작 단계에서 앵커를 일체화하는 '선매입 앵커' 기술을 연구했고, 이는 대한건축학회 기준적합성 인증을 받으며 공학적 안전성을 공식적으로 획득했습니다.
3. Solution(2): 패널 1장에 하루, 엣지를 살리는 '디지털 장인정신'

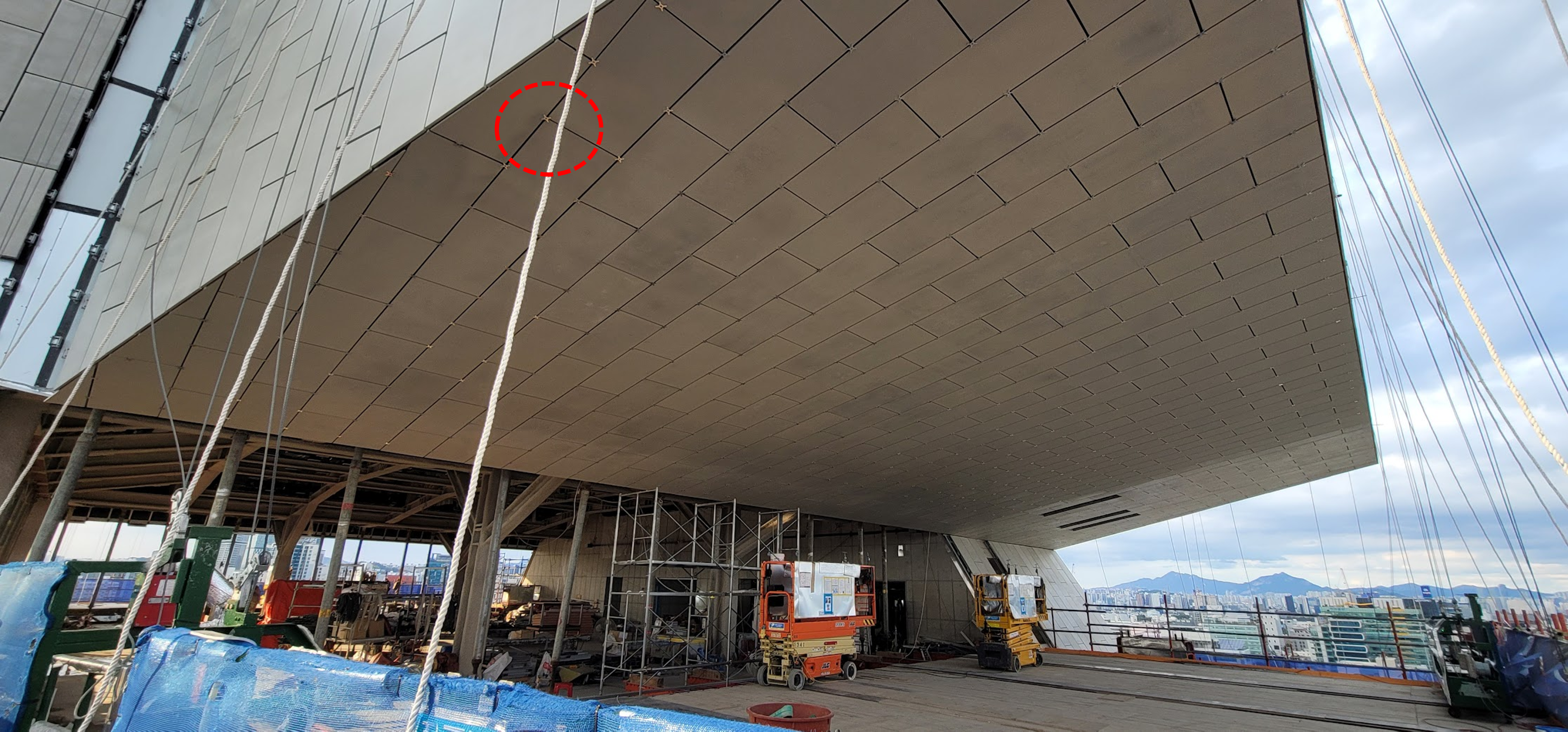

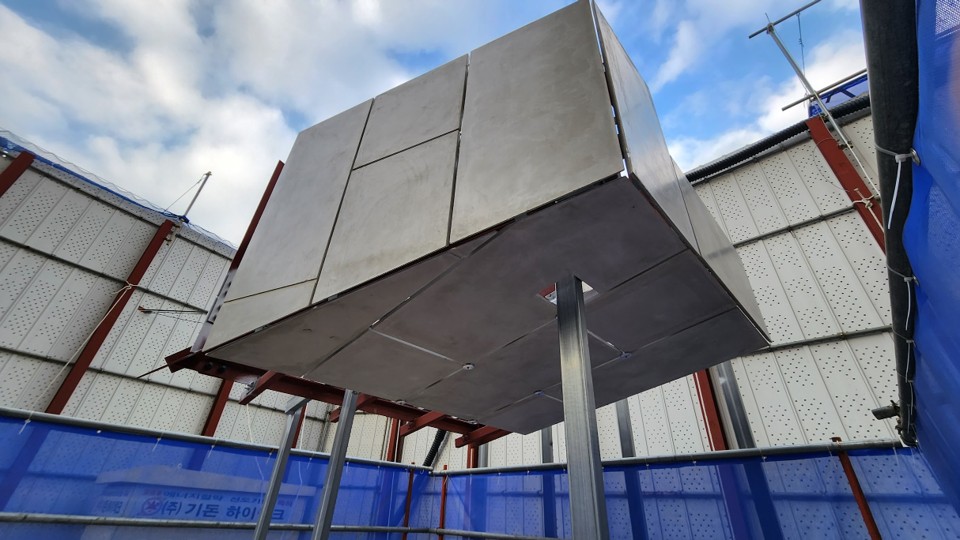

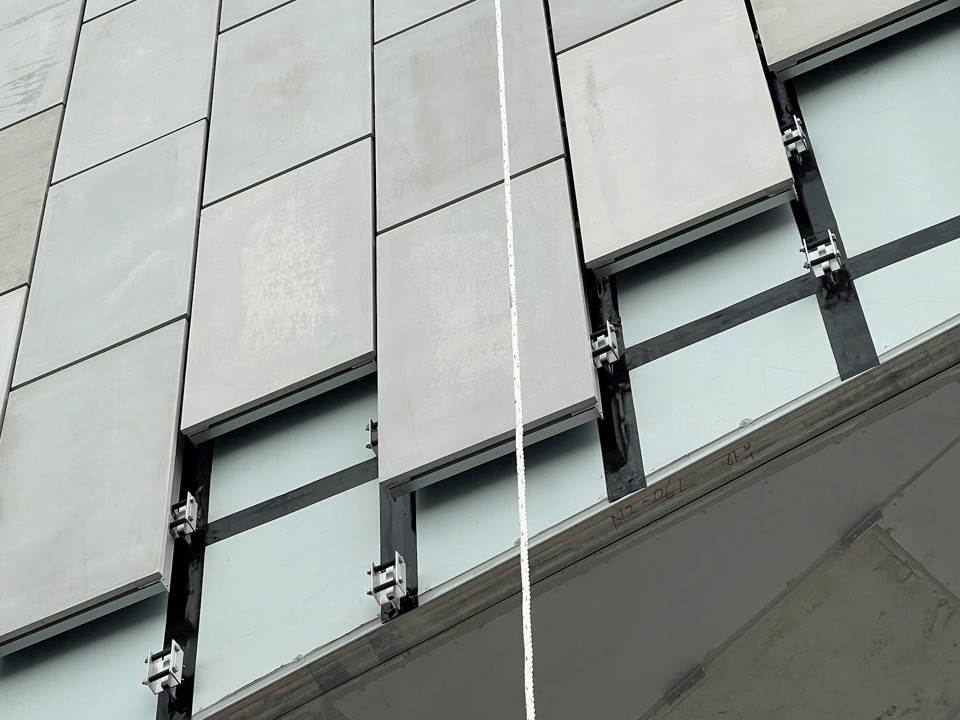

비정형 건축의 승부처는 정밀하게 만나는 '엣지(Edge)'입니다. 위드웍스는 실물 크기 목업(Mock-up)을 통해 엣지의 시공 품질과 오픈 조인트와 UHPC 패널의 시공 디테일을 검토하고 최종 UHPC 패널의 제작 및 시공디테일에 반영하였습니다. 또한 돌풍 시 발생하는 천장 구간의 부압을 고려한 탈락 방지 디테일을 추가하여 외장재의 구조안전을 확보하였습니다.
특히 수천 장의 패널 중 엣지 부분의 비정형 패널은 한 장의 제작 설계를 완성하는 데만 꼬박 하루가 소요될 정도로 고난도였습니다. 하지만 이 치밀한 데이터 관리가 있었기에 수천 개의 패널이 단 1mm의 오차도 없이 결합되어 국내 최대 면적의 UHPC 파사드를 완성할 수 있었습니다.
4. Result: DATA가 만든 승리, 투시도를 뛰어넘은 가치

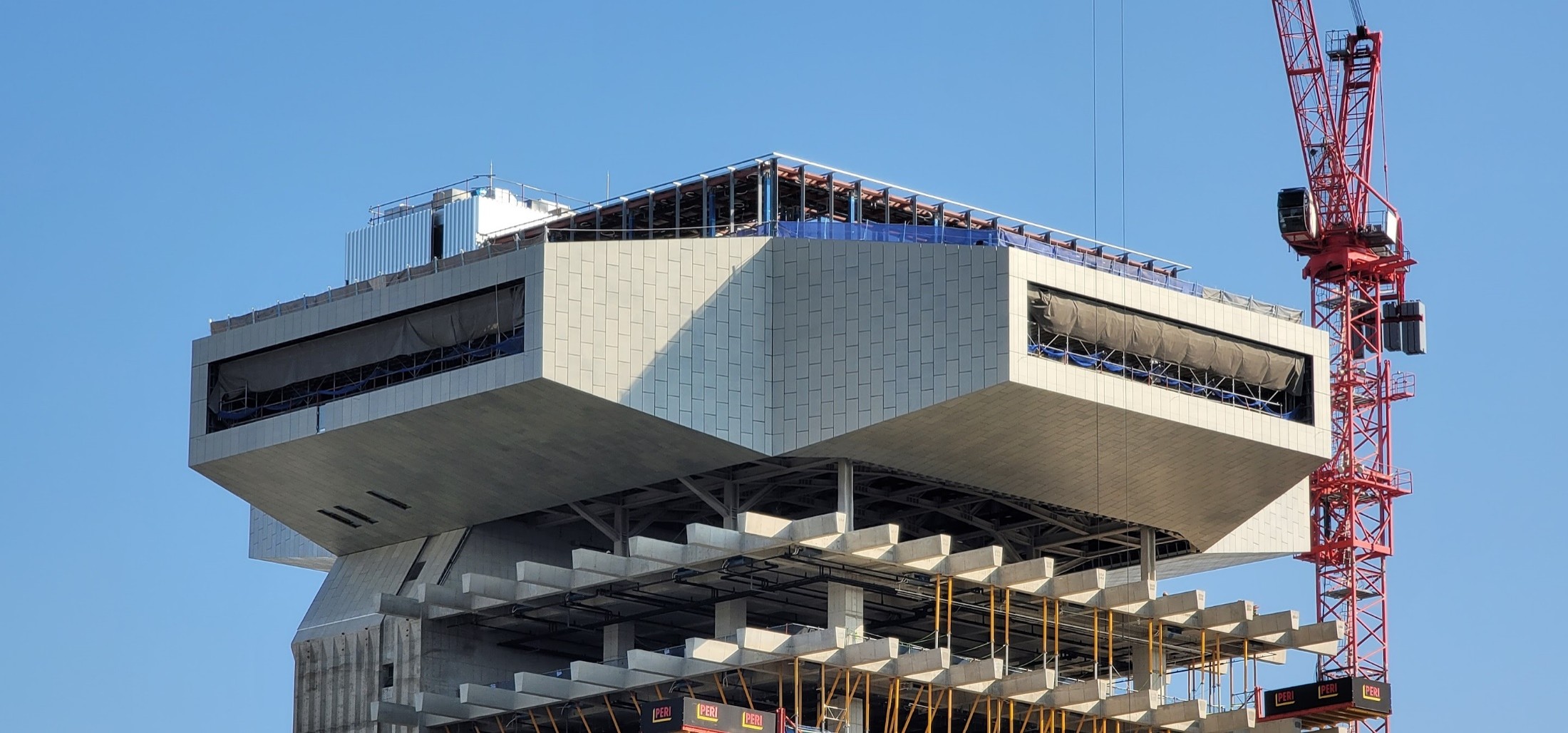

완공 사진은 투시도보다 훨씬 선명하고 입체적입니다. 재료 및 외벽 공법의 변경, 실제 구조 검증, 학회 인증 데이터가 결합되어 탄생한 결과물입니다. 위드웍스는 단순히 건물을 도면으로만 설계하지 않습니다. 구조실험을 통해 데이터로 증명하고, DfMA 기술로 건축가의 꿈을 보호합니다.
국내 최대 면적의 UHPC 시공이라는 기록보다 우리를 더 자랑스럽게 하는 것은, "투시도보다 실물이 훨씬 좋다"는 현장의 찬사입니다. "복잡한 도면이 가장 아름다운 현실이 되는 곳", 위드웍스가 지향하는 'Toward Value'의 실체입니다.
"시간이 지나도 변치 않는 공학적 신뢰,
위드웍스가 비정형 건축의 새 기준을 세웁니다."
