안녕하세요. 비정형 건축 및 파사드 엔지니어링 전문 기업, 위드웍스(WITHWORKS)입니다.
건축물은 거대한 구조 시스템이지만, 그 안전을 결정짓는 것은 막대한 하중이 흐르는 '작은 연결부'입니다. 지난해 발생한 창원 NC파크 사고, 광주 대표도서관 붕괴사고와 해외 파리 공항 붕괴사고의 사례까지, 건축물의 외장재 탈락 및 붕괴 사고는 결국 엔지니어링 디테일의 부재와 시공 단계에서의 검증(Verification) 소홀이 얼마나 치명적인 결과를 초래하는지 보여줍니다.
오늘은 엔지니어의 관점에서 이 사고들의 기술적 원인을 객관적으로 분석하고, 이러한 구조적 한계를 극복하기 위한 공학적 해법을 논의해보고자 합니다.
1. 사고 리포트: 디테일이 무너진 현장들
화려한 디자인과 거대한 규모 뒤에는 항상 구조적 난제들이 숨어 있습니다. 최근 발생한 세 건의 사고는 모두 '설계된 성능'이 '시공 및 유지관리 단계'에서 구현되지 못했다는 공통점을 가집니다.

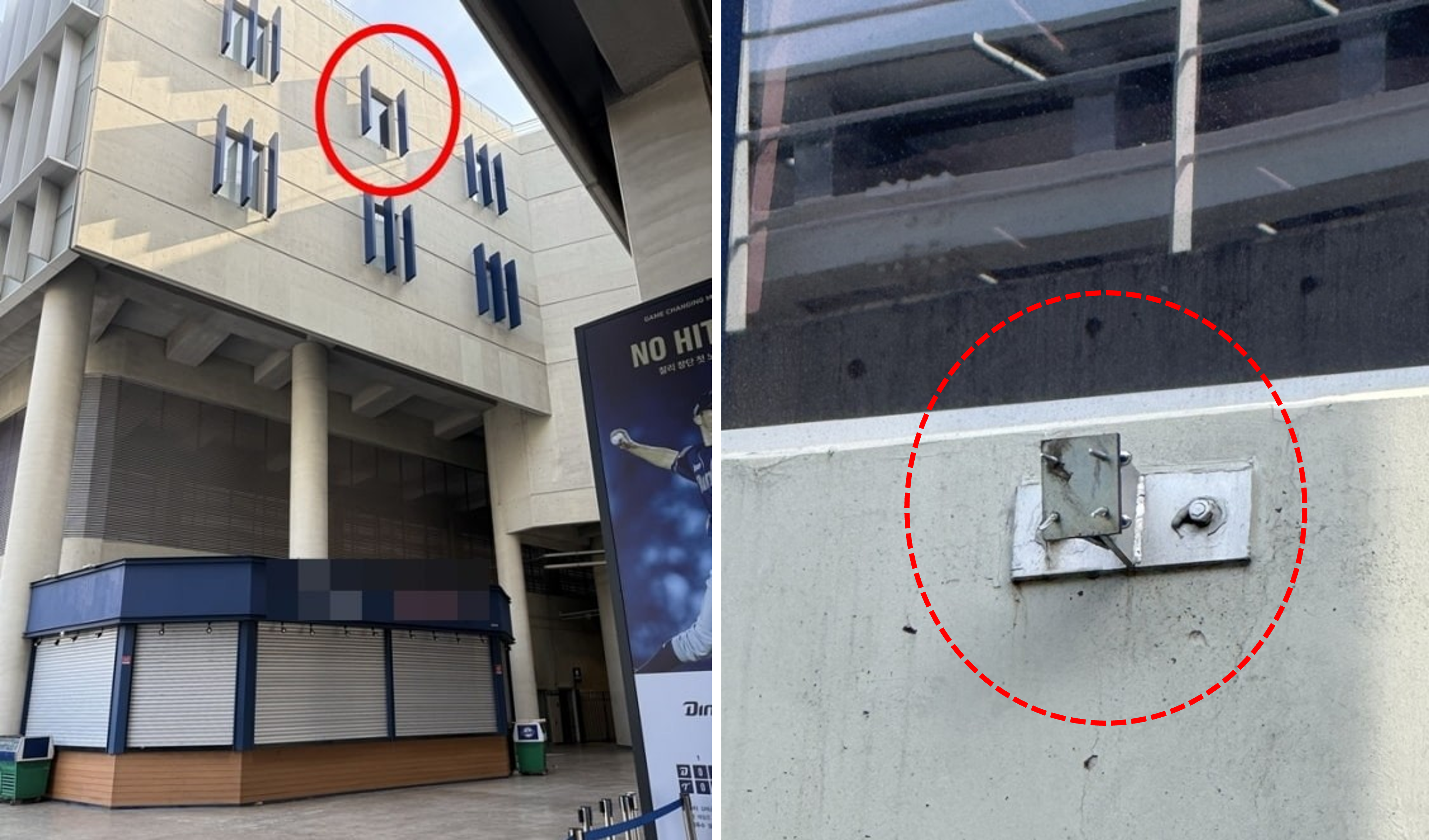

1) 창원 NC파크 외벽 루버 탈락 사고 (2025.3.29)
지난해 3월, 창원 NC파크 외벽 4층 높이에서 60kg에 달하는 알루미늄 루버(Louver)가 추락하여 인명 피해가 발생했습니다.
언론에서는 단순 '볼트 풀림'으로 보도했지만, 실제 사고 사진을 엔지니어의 시각으로 정밀 분석해 보면 60kg의 중량물이 볼트가 아닌 피스(Screw) 8개(상하부 각 4개)로만 고정되어 있었습니다. 준공 후 유리 교체 과정에서 이를 재조립할 때, 이미 헐거워진 피스 구멍(Hole)이 하중을 견디지 못한 것이 결정적 원인으로 보입니다.
만약 초기 설계 단계부터 유지관리를 고려하여 '피스'가 아닌 견고한 '볼트' 디테일로 엔지니어링 되었다면, 이러한 사고는 미연에 방지할 수 있었을 것입니다. 특히 루버나 외장재 오픈조인트처럼 바람의 영향을 지속적으로 받는 건축 요소들은 반드시 피로 하중(Fatigue Load)을 고려하여 설계 엔지니어링하고 디테일에 반영되어야 합니다.

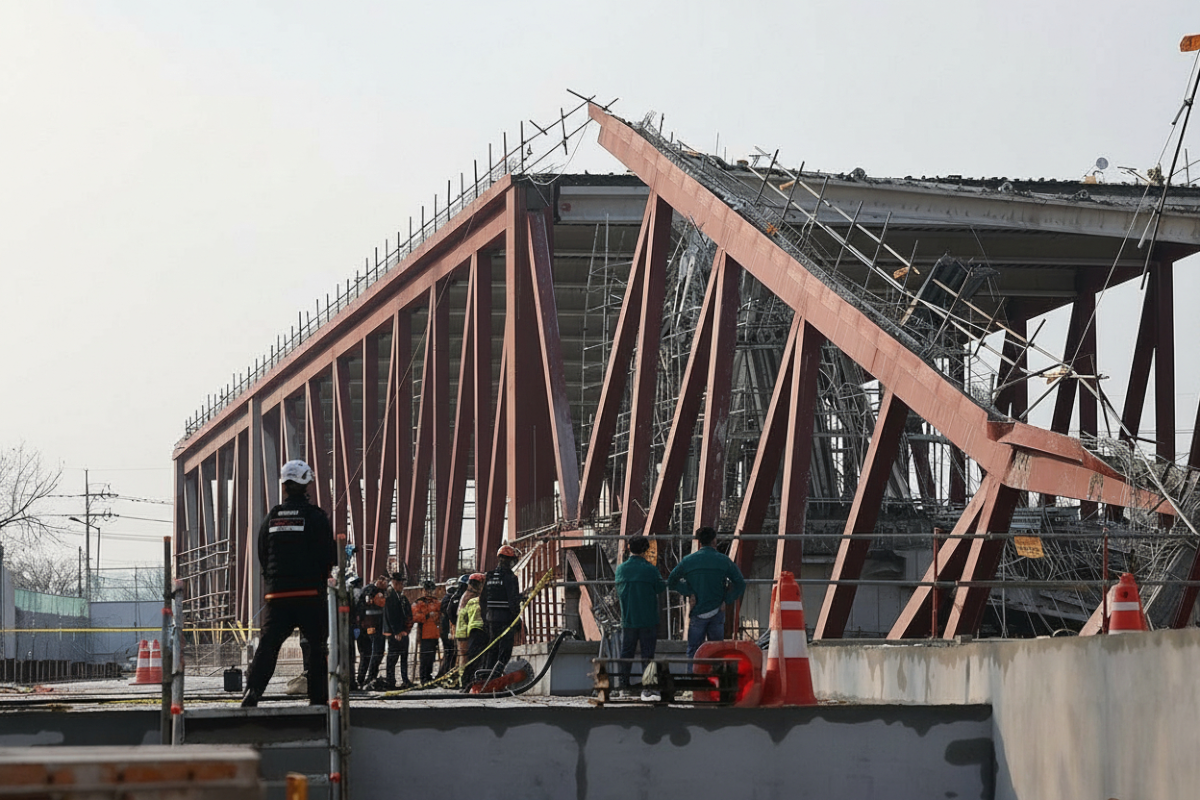

2) 광주 대표도서관 붕괴사고 (2025.12.11)
광주 대표도서관 사고는 흔히 '시공 품질 미달'이 원인으로 지목되곤 합니다. 하지만 엔지니어의 시각에서 볼 때, 고공에서의 현장 용접이라는 악조건을 설계 단계에서 예측하고 선제적으로 반영하지 못한 것이 더 근본적인 원인으로 보입니다.
만약 설계자가 현장의 작업 환경을 고려하여 엔지니어링 했다면, 이 사고는 사전에 충분히 예방할 수 있었습니다. 현장 경험을 바탕으로 한 핵심 진단은 다음과 같습니다.
- 현장 악조건을 고려하지 않은 설계: 고공 작업은 바람과 작업 자세의 불안정성으로 인해 고품질 용접을 기대하기 어렵습니다. 설계 단계에서 이러한 현장의 한계를 예측하고 공장 제작 후 현장 볼팅(Bolting) 방식을 적용했다면, 용접 불량 부위에서 발생한 열수축/팽창에 의한 전단 파괴(Shear Failure)를 원천적으로 막을 수 있었을 것입니다.

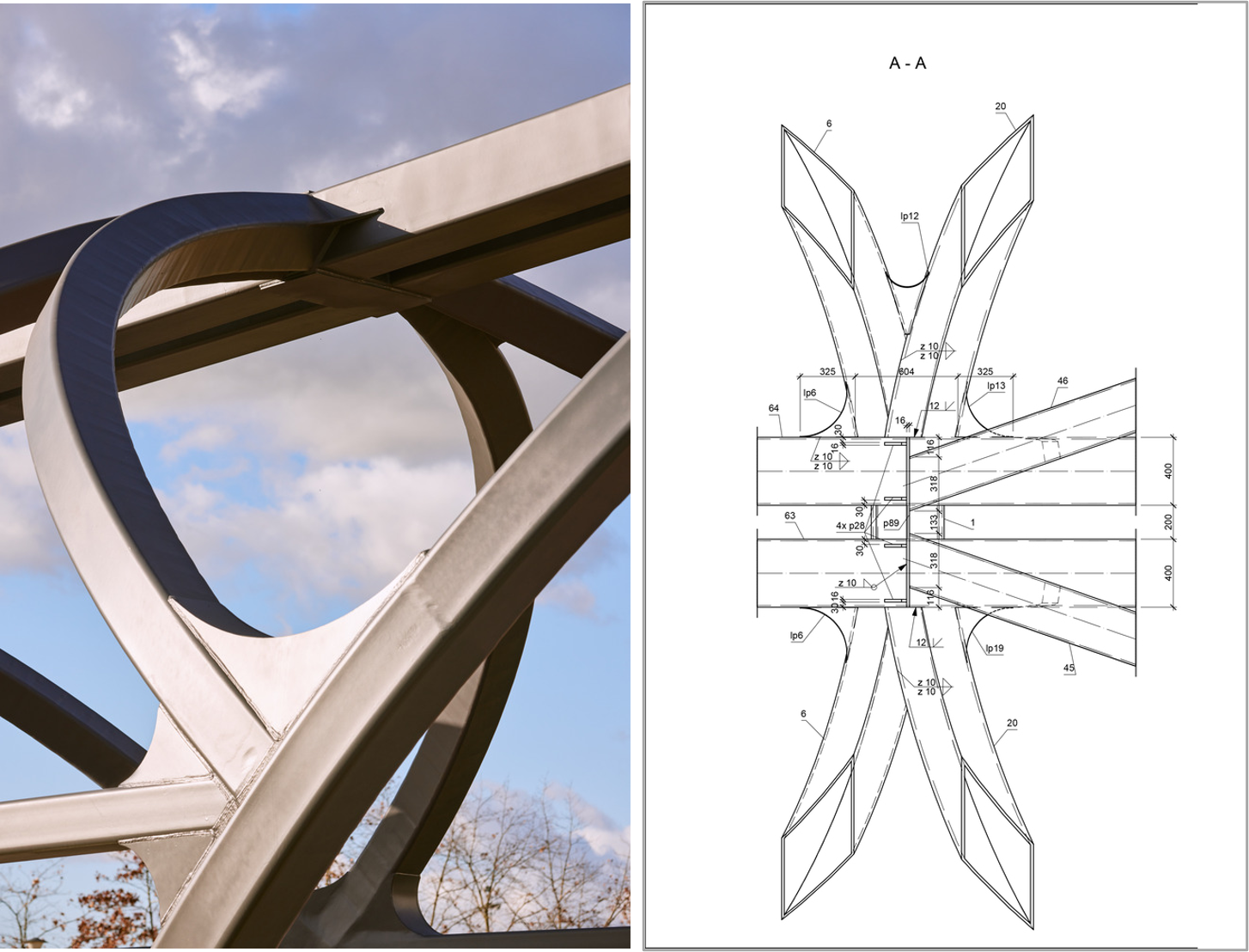

- 박스(Box) 철골 디테일의 현실적 한계: 박스 타입 부재는 완전용입용접 시 용접품질 확보가 어렵습니다. 따라서 현장에서는 반드시 거싯 플레이트(Gusset Plate) 보강등이 병행되어야 하며, 특히 예각(Acute Angle)으로 만나는 접합부는 용접 성능 확보가 어려우므로 하중이 집중되는 부위는 별도의 보강 디테일이 필요합니다.
- 구조 실험(Mock-up)을 통한 선제적 검증: 이론적 계산만으로는 현장의 변수를 모두 담아낼 수 없습니다. 특수 용접이 필요한 구간은 시공 단계에서 반드시 실제 하중을 가해보는 구조 실험을 거쳐 성능을 검증해야만, 이러한 예견된 사고를 막을 수 있습니다.

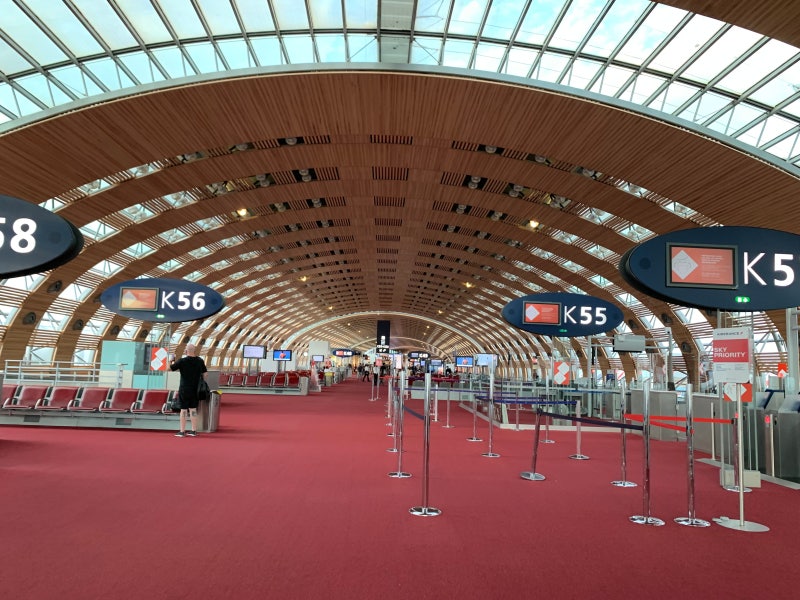

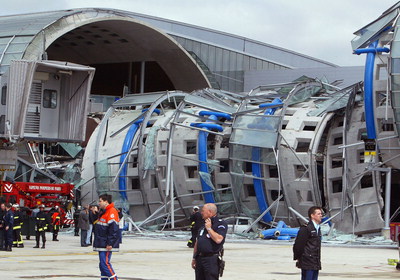

3) 파리 샤를 드골 공항 제2E 터미널 붕괴사고(2004.5.23)
파리 샤를 드골 공항 제2E 터미널 붕괴 사고는 안전보다 미학적 설계를 우선시했을 때 발생하는 참사를 보여주는 대표적인 공학적 실패 사례입니다. 개항 1년도 채 되지 않아 450m 길이의 콘크리트 쉘이 무너져 내린 이 사고는 복합적인 구조 결함에서 기인했습니다.
조사 위원회가 밝혀낸 핵심적인 붕괴 메커니즘은 다음과 같습니다.
- 펀칭 전단(Punching Shear) 현상: 기둥이 없는 타원형 튜브(Elliptical Tube) 구조를 구현하기 위해 설치된 금속 버팀대(Struts)가 30cm 두께의 얇은 콘크리트 쉘을 뚫고 들어가는 현상이 발생했습니다. 이는 콘크리트와 금속이라는 이질 재료 연결 부위의 응력 집중을 해결하지 못한 설계 결함입니다.
- 구조적 여유(Redundancy)의 부재: 콘크리트 내부 철근 배근이 불충분했고, 구조적 여유도가 부족하여 일부분의 파괴가 전체 붕괴로 이어지는 연쇄 작용을 막지 못했습니다.
- 열응력(Thermal Stress)의 간과: 큰 일교차로 인한 콘크리트의 수축과 팽창이 반복되면서, 이미 취약해진 연결 부위에 치명적인 추가 하중을 가했습니다.
결국 이 사고는 공기 단축을 위한 무리한 시공과 실제 하중 및 안정성 검증이 미흡했던 디자인 중심 건축의 비극적인 결말이었습니다.
"수십 미터에 달하는 트러스도, 수백 개의 루버도 결국 하나의 '연결부(Connection)'가 생명을 좌우합니다.
현장 작업자의 손끝 감각이나 비전문가의 임의 판단에 의존하는 방식은, 이제 공학적 한계에 봉착했습니다."

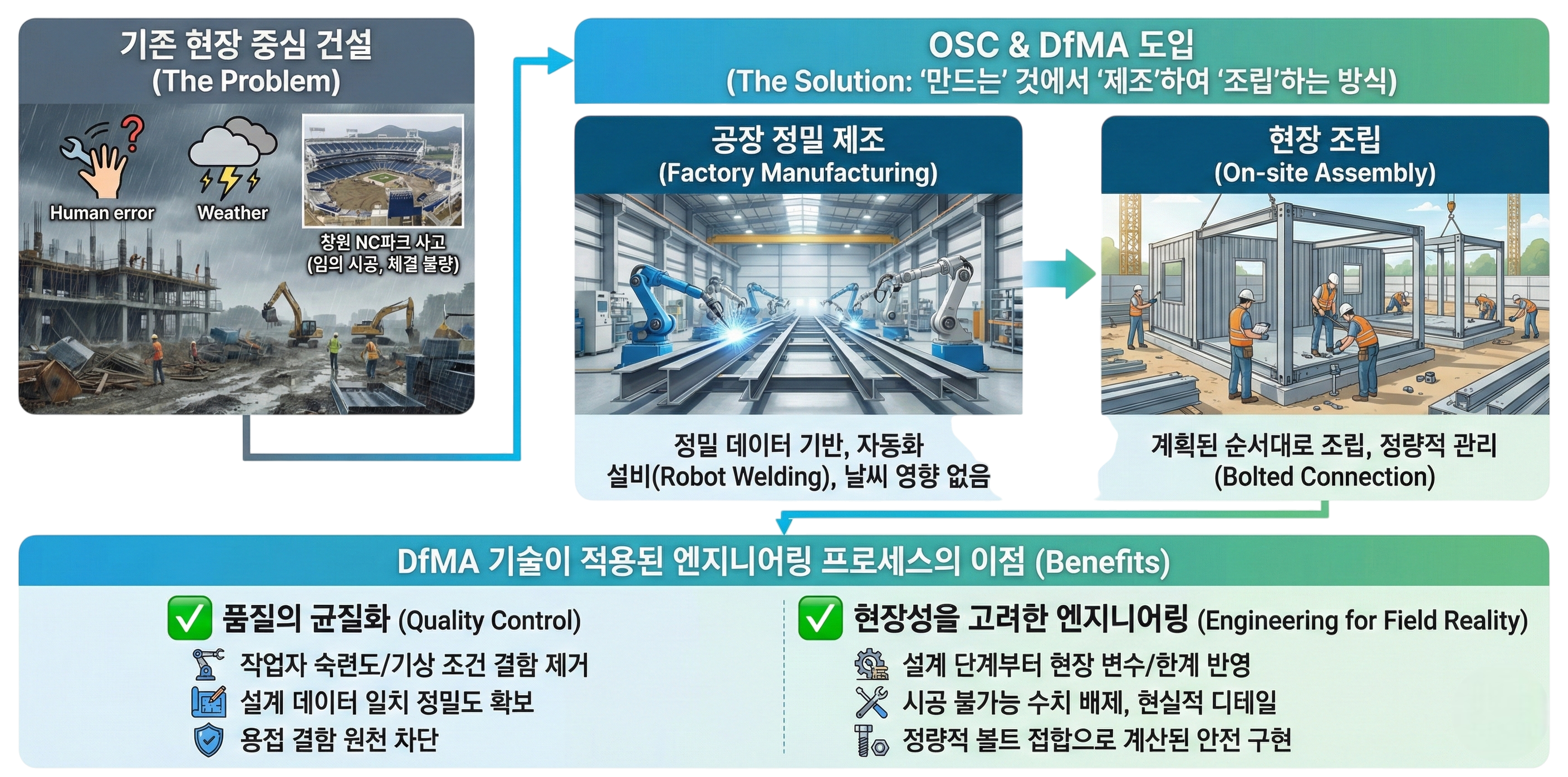

2. 기술적 해법: 변수를 통제하는 OSC와 DfMA
이러한 휴먼 에러와 현장의 불확실성을 통제하기 위해, 현대 건설 엔지니어링은 OSC(Off-Site Construction, 탈현장 건설)와 DfMA(Design for Manufacture and Assembly)로 패러다임을 전환하고 있습니다.
이는 현장에서 '만드는' 것이 아니라, 공장에서 정밀하게 '제조'하여 현장에서 '조립'하는 방식입니다. 창원 NC파크 사고와 같은 임의 시공이나 체결 불량을 원천적으로 방지하기 위한 기술적 대안이기도 합니다.
DfMA 기술이 적용된 엔지니어링 프로세스의 이점은 명확합니다.
✅ 품질의 균질화 (Quality Control)
자동화 설비(Robot Welding)를 통해 트러스 및 접합부를 제작함으로써, 작업자의 숙련도나 기상 조건에 따른 용접 결함을 제거합니다. 모든 부재가 설계 데이터와 일치하는 정밀도를 갖습니다.
✅ 현장성을 고려한 엔지니어링과 디테일 (Engineering for Field Reality)
구조 계산상으로 완벽하더라도, 현장 상황을 고려할 때 시공이 불가능하다면 그 수치는 무의미합니다. 현장의 변수와 한계를 설계 단계에서부터 반영하여 엔지니어링 하여야 하며, 정량적 관리가 가능한 볼트 접합(Bolted Connection)과 같이, 현장에서 100% 구현 가능한 디테일을 통해 계산된 안전을 현실로 만들어야 합니다.
3. 검증된 안전: 데이터 기반의 구조 해석
특수 구조물의 안전성은 막연한 '감'이 아닌, 철저한 '데이터(Data)'로 증명되어야 합니다. 육안으로 보이지 않는 응력의 흐름과 피로 파괴 가능성을 예측하는 것이 엔지니어의 역할입니다.

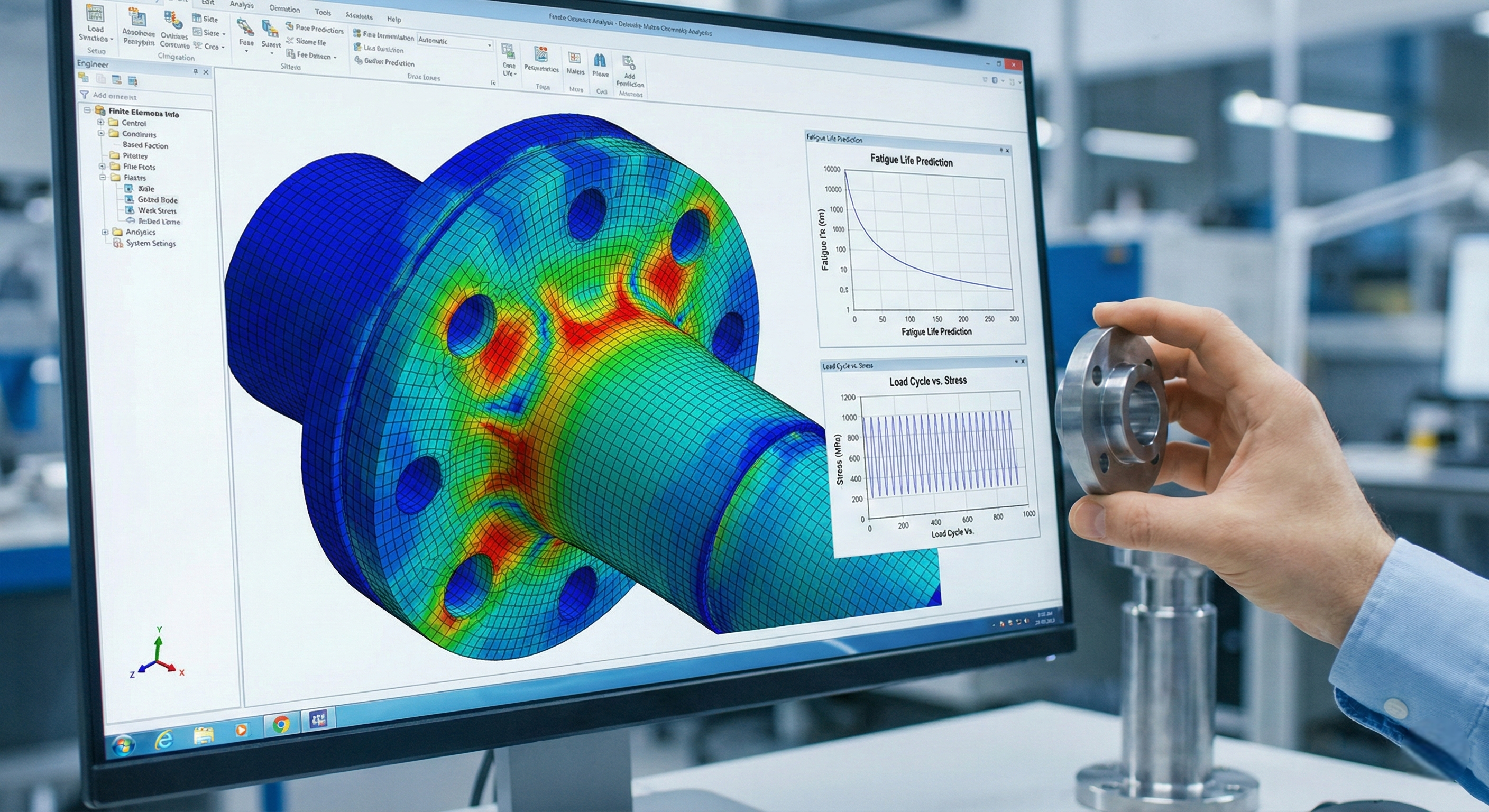

📉 정밀 유한요소해석 (FEA)
단순한 구조 계산을 넘어, 접합부의 미세한 형상까지 모델링하여 응력 집중(Stress Concentration) 부위를 찾아냅니다. 시뮬레이션을 통해 장기적인 하중 변화와 피로 파괴 시점을 예측하고 설계에 반영합니다.

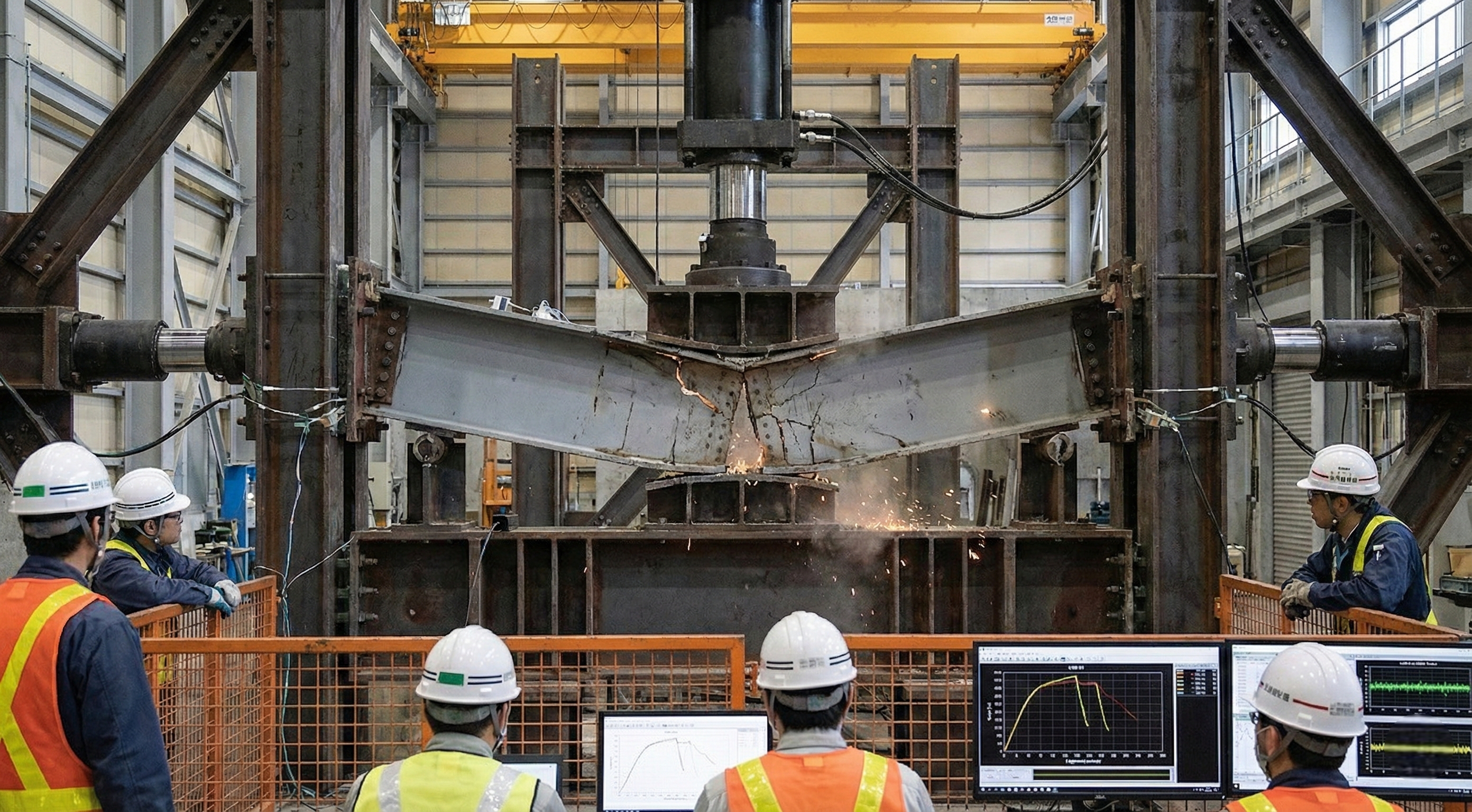

🔨 실물 모형 파괴 실험 (Mock-up Test)
이론적 데이터를 실제 물리적 환경에서 검증합니다. 실제와 동일한 크기의 접합부 실물 모형(Mock-up)을 파괴될 때까지 가압하여, 설계된 안전율 확보, 용접성능 및 시공디테일이 실제 구현되는지 확인하는 중요한 과정입니다.
4. 위드웍스의 Insight: 안전은 타협할 수 없는 가치
많은 건축주와 시공사가 비용과 효율을 이야기합니다. 하지만 엔지니어의 입장에서 볼 때, 사고로 인한 사회적 비용과 인명 피해는 그 어떤 효율로도 보상할 수 없습니다.
특히, "예산이 부족해서, 공기가 촉박해서 구조 실험(Mock-up Test)과 같은 필수 검증 절차를 생략했다"는 변명은 더 이상 통하지 않습니다. 사람의 생명과 직결된 안전 문제 앞에서 그 어떤 타협도 정당화될 수 없기 때문입니다.
위드웍스(WITHWORKS)가 추구하는 DfMA 엔지니어링의 본질은 단순한 공법의 변화가 아닙니다. 그것은 '불확실한 현장'을 '통제 가능한 공장'으로 옮겨와, 오차 없는 안전을 구현하겠다는 엔지니어의 고집이자 철학입니다.
특수 구조물의 붕괴는 단순한 실수가 아닌, '아날로그 방식의 한계'가 드러난 것입니다.
이제 건설업은 데이터로 설계하고 로봇으로 제조하여, 한 치의 오차도 허용하지 않는 첨단 조립 산업으로 진화해야 합니다.
가장 난해한 도면을 가장 안전한 시공으로 연결하는 길, 위드웍스가 그 기준을 만들어 가겠습니다.
